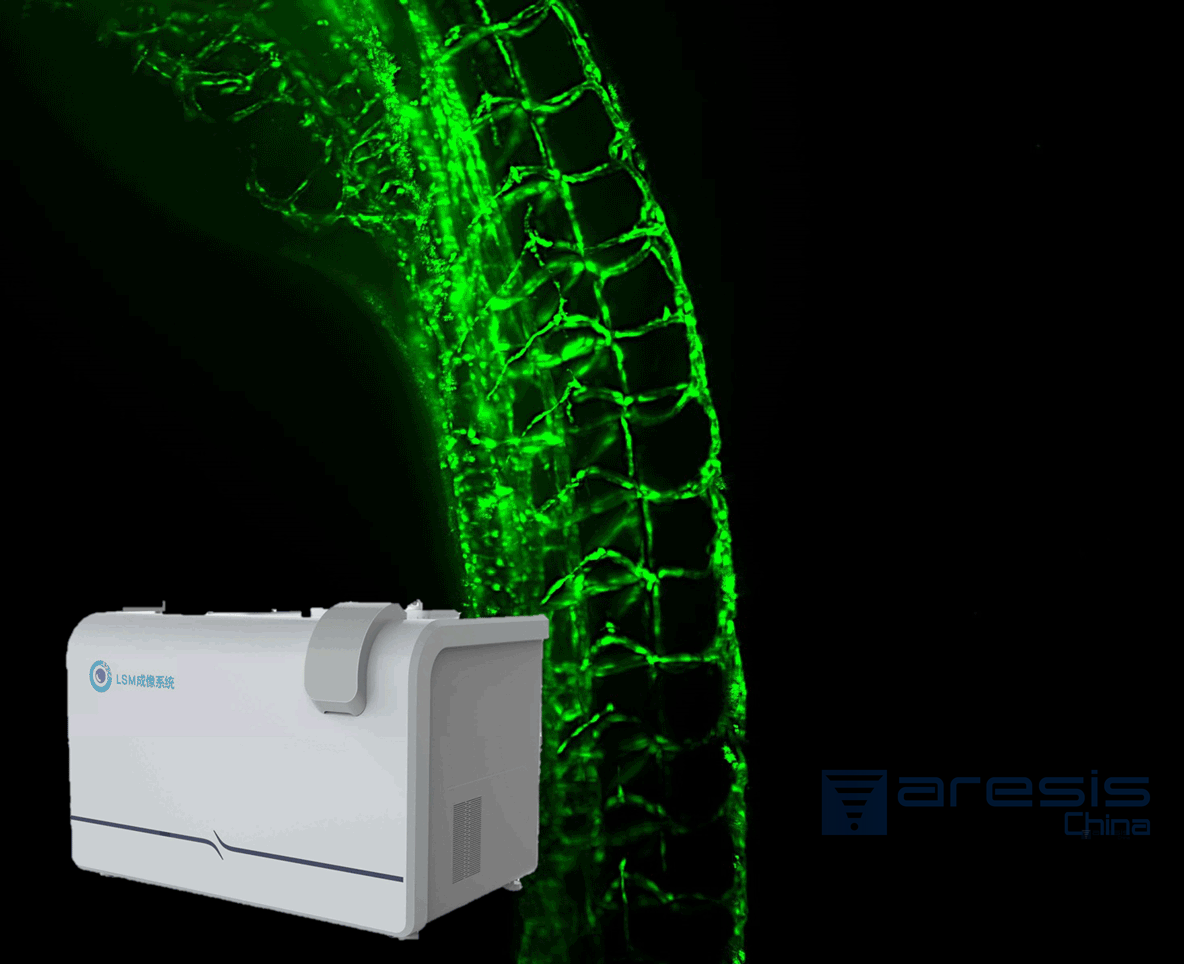

LSM 5 光片層切顯微鏡

艾銳斯生產的LSM 5 光片層切顯微鏡兼具熒光與明場兩種高分辨成像模式，另有高靈敏度彩色相機加以輔助，支持圖像時序采集，Z stack，多位置采集與拼接，圖像去卷積，三維重構等。

產品詳情

LSM 5 光片層切顯微鏡

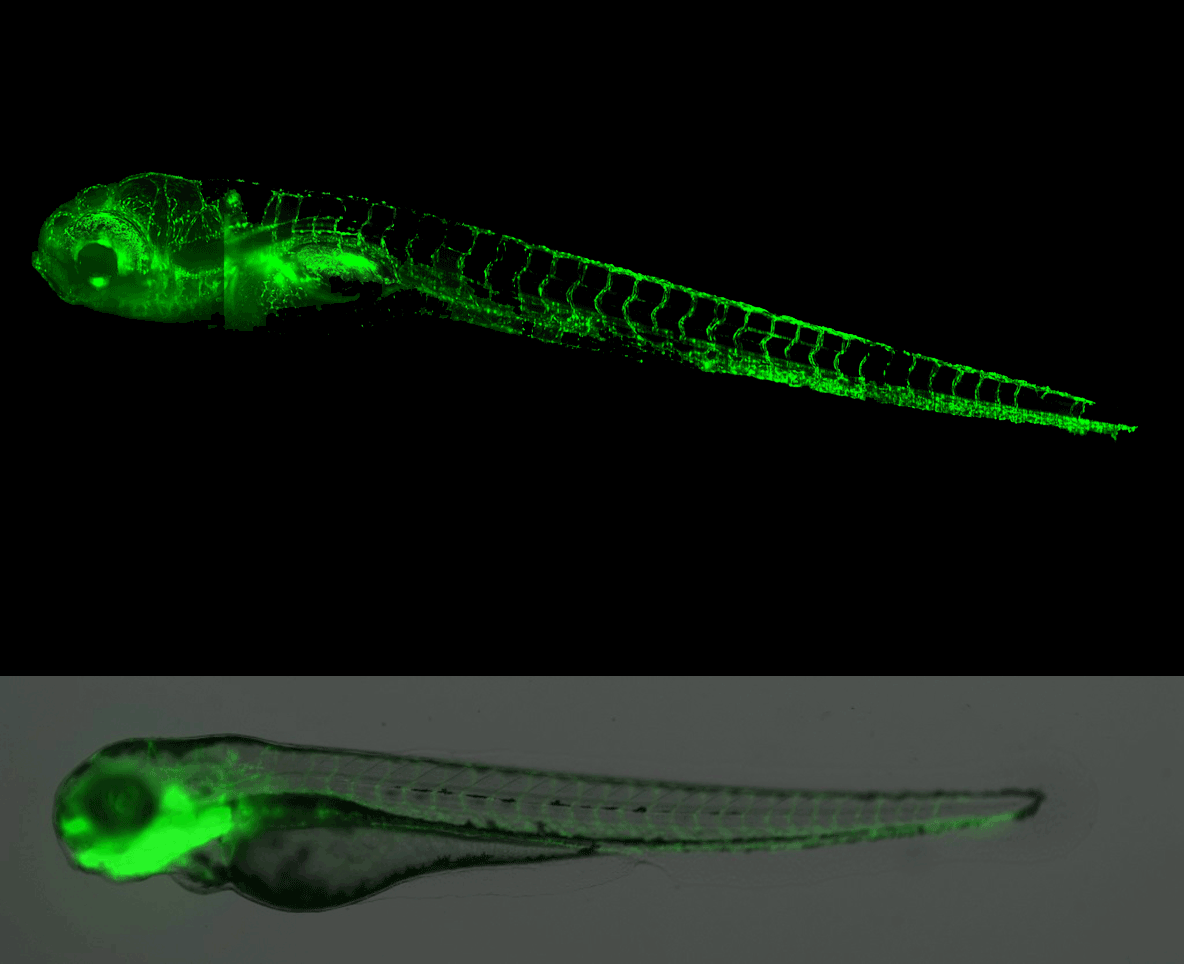

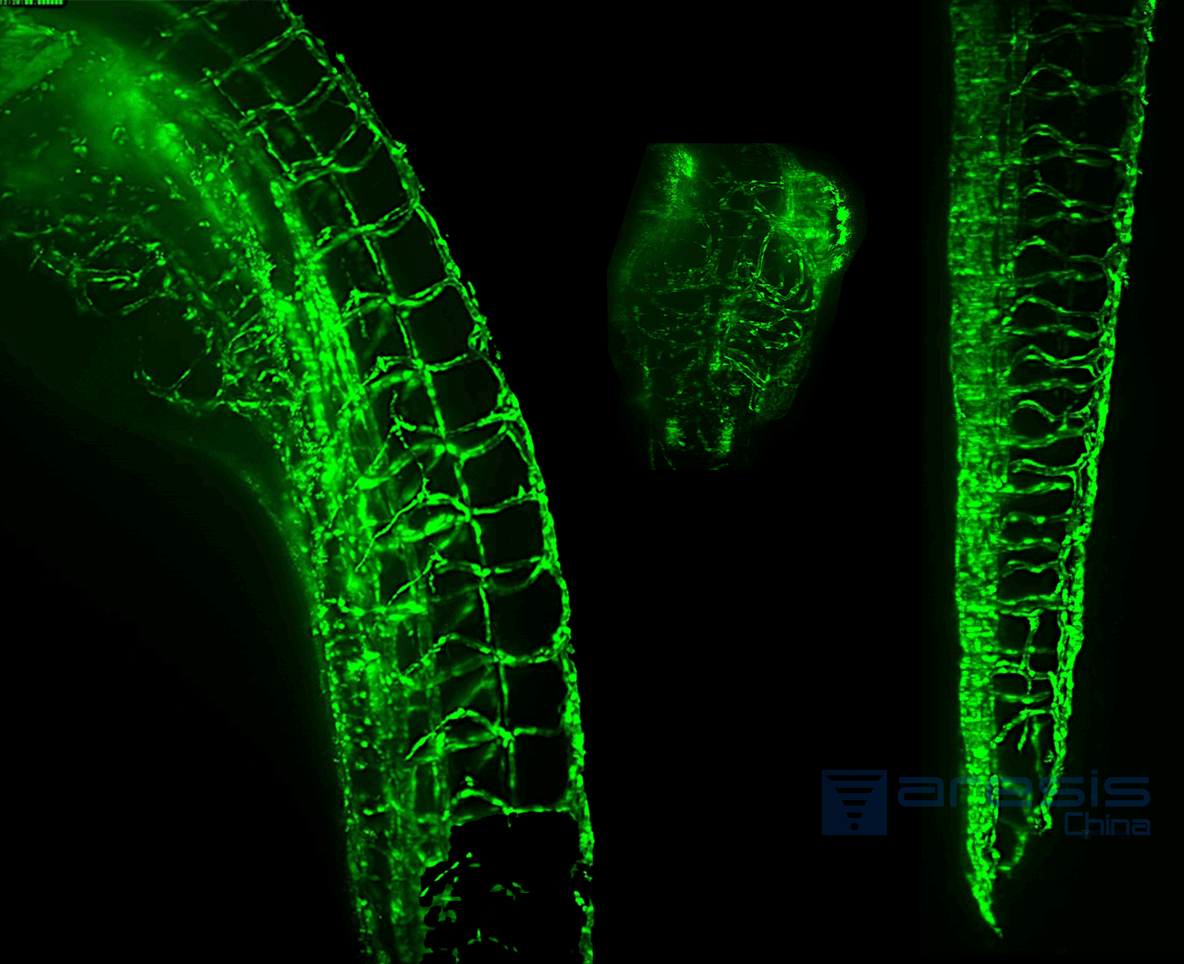

適用場景適用于需要低光毒性，低光漂白，高分辨率和高層切分辨率的各種應用場景，如： ◇ 活細胞或者細胞團成像 ◇ 動植物胚胎發育過程觀察 ◇ 各種透明化動植物組織或者器官三維成像 ◇ 處于透明狀態的各種生物活體成像，如果蠅幼蟲，斑馬魚，線蟲，植物幼苗等

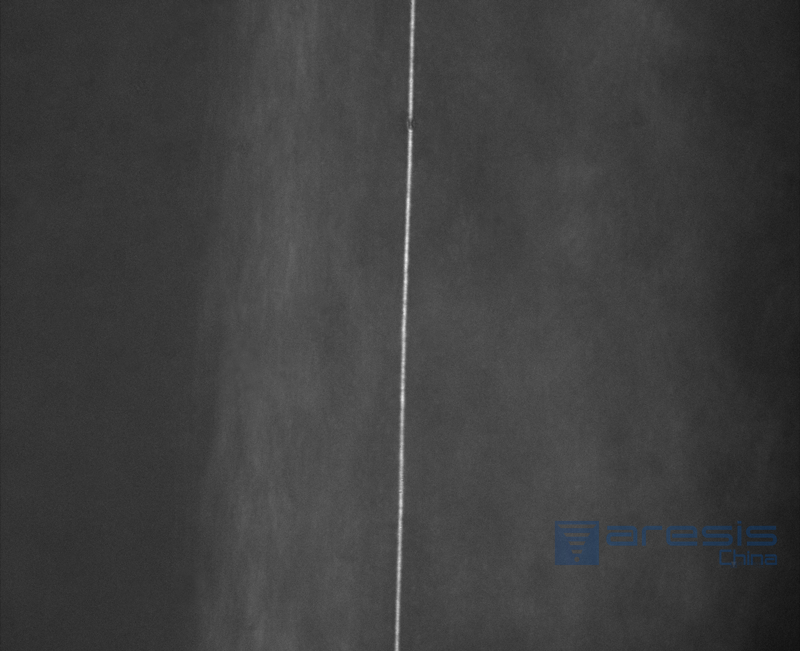

主要特點樣品尺寸最大可達 8mm X 8mm X 8mm；光學分辨率可達230nm~300nm；激光層切厚度可調，最小 2.5 微米（另有1微米可選）；兼具熒光與明場兩種高分辨成像模式；彩色相機輔助成像多激光可選，支持各種熒光標記；成像不妥協，不同物鏡可輕松切換；軟件支持圖像時序采集，Z stack，多位置采集與拼接，圖像去卷積，三維重構等功能；多終端自動同步存儲，傳輸方便，確保數據安全	照明光片厚度約2.5微米

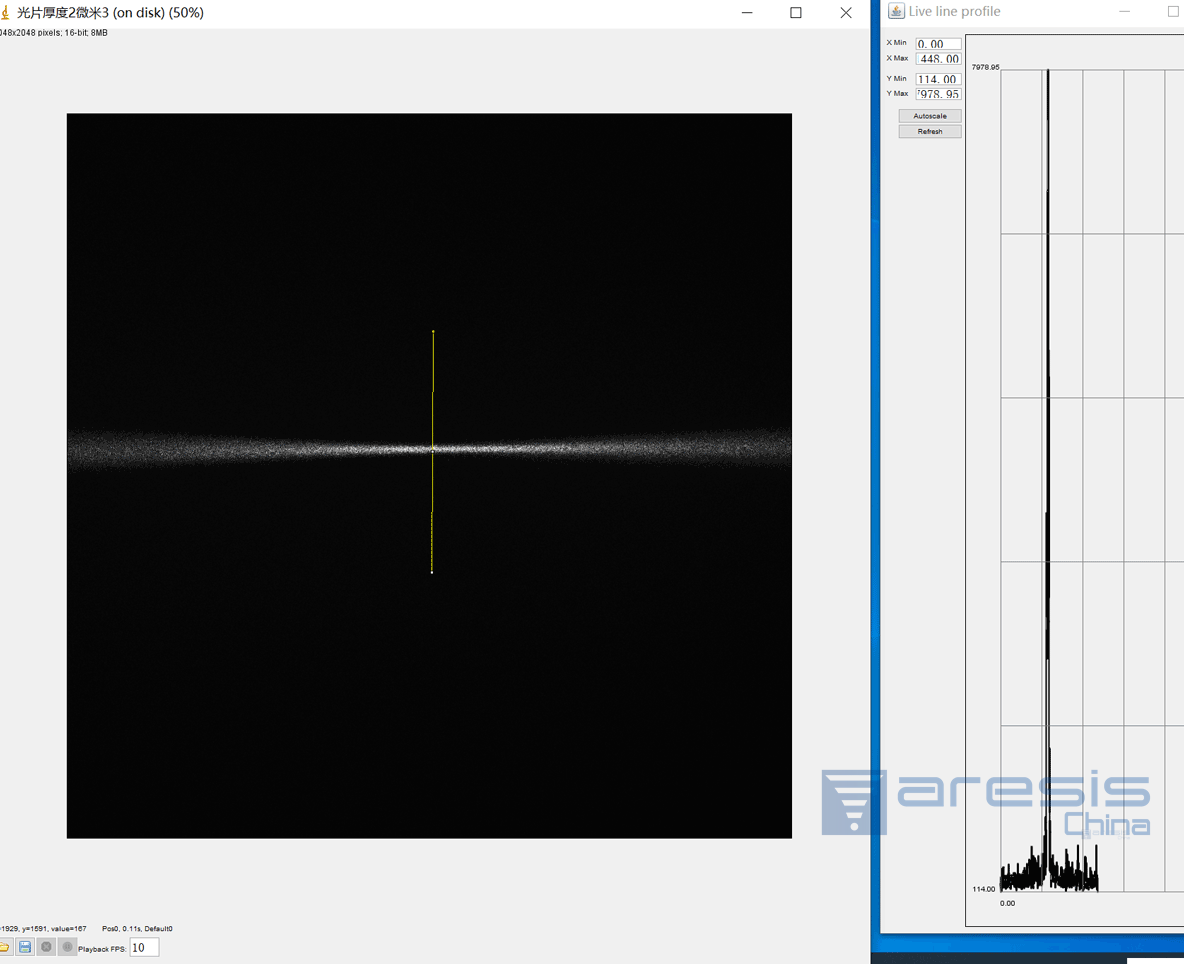

	照明光片X軸剖面

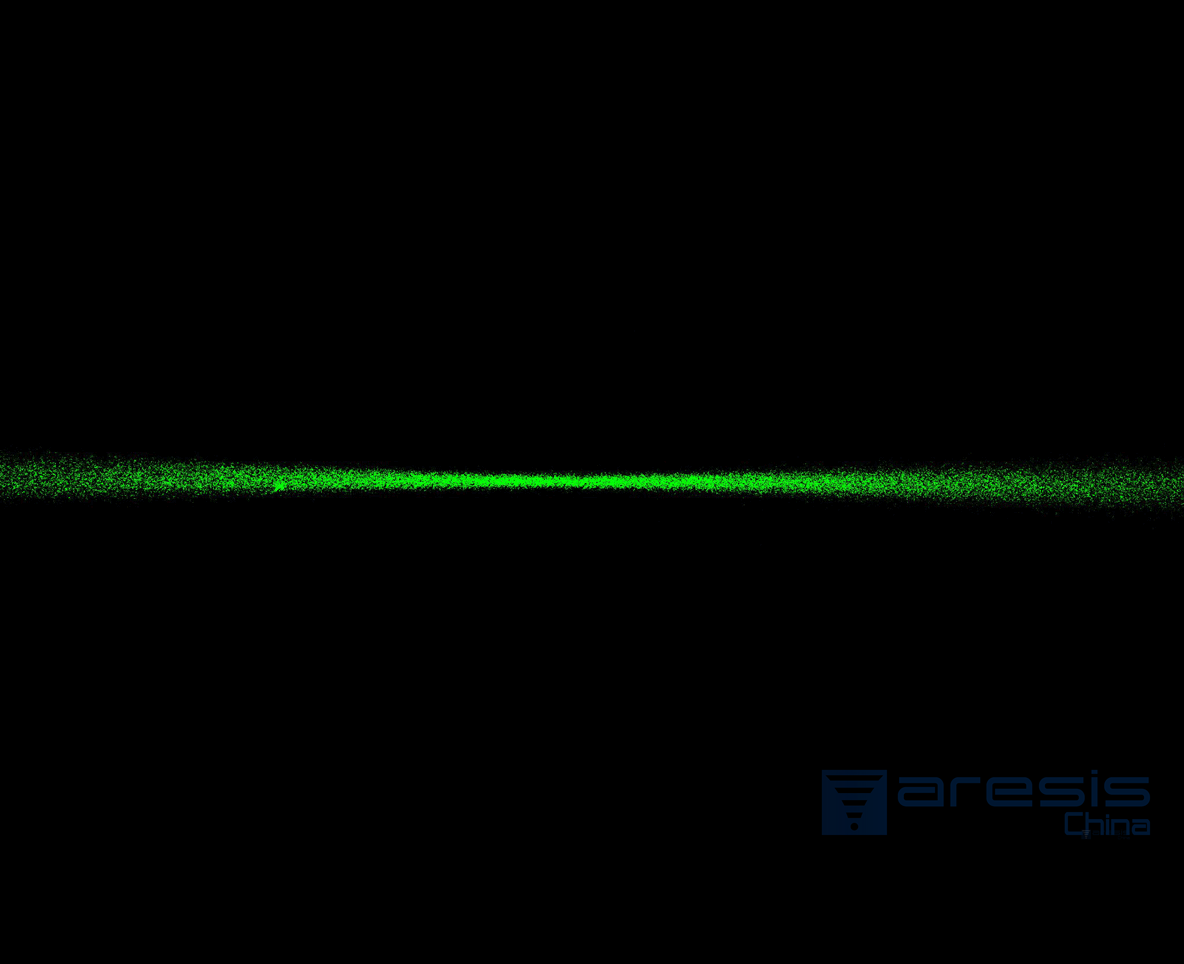

	照明光片y軸剖面

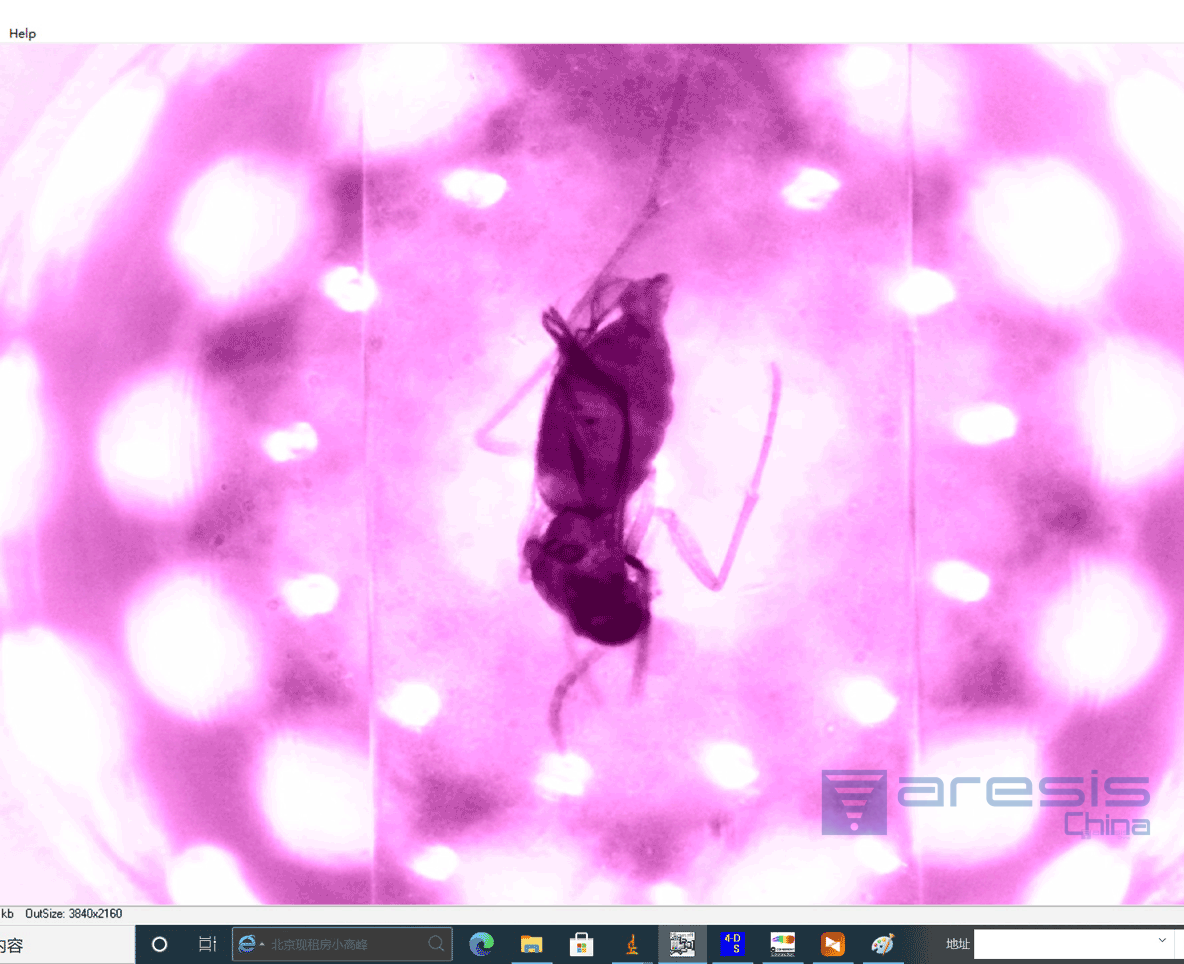

輔助成像系統 無損傷紅外照明放大倍數 1X~10X可調高靈敏度彩色相機分辨率3840X2160 主要用于輔助進樣與低分辨率觀察	輔助成像系統

性能參數表
激發光片	照明光束	單向雙向可選
	光片數量	2
	光片厚度	最小2.5μm連續可調(1μm可選)
	光片寬度	6mm
	適用折射率范圍	1.33 - 1.56
彩色CCD成像	物鏡	放大倍數		2x
		NA		0.5
		視野		1.7 - 17.6
		數字變倍		10X
		工作距離		20mm
	彩色檢測	6波長切換
高倍率高分辨光學檢測	物鏡(另有硅油物鏡可選)	20X	20X(干)	10X	10X(干)	4X	2X
	數值孔徑	1.0	0.45	0.5	0.3	0.2	0.06
	總放大倍率(物鏡+成像透鏡)	10X，20X	10X，20X	10X，5X	10X，5X	4X，2X	2X，1X
	工作距離	2mm	20mm	6mm	25mm	8mm	25mm
	適用折射率范圍	1.33 - 1.56	1.33 - 1.56	1.33 - 1.56	1.33 - 1.56	1.33 - 1.56	1.33 - 1.56
	彩色檢測	6位或8位濾波輪過濾器
	彩色校準	Dynamic動態400nm - 850nm
探測器	類型	sCMOS
	像素	2048 x 2048
	像素大小	6.5μm x 6.5μm
	最大幀率	100fps@全幀
	噪音讀取	0.3 e-@0℃
	量子效率	QE 95
成像室	成像解決方案	水，透明試劑
	樣品行程范圍（X,Y,Z）	8mm × 8mm × 8mm
	樣品大小	5μm~8mm
光源	激光模塊	支持多達6條激光線，每個二極管50mW - 100mW，波長可選，標配405nm，488nm，532nm，633nm
尺寸	55cm x 70cm x 60cm(W x H x D)
重量	60kg
