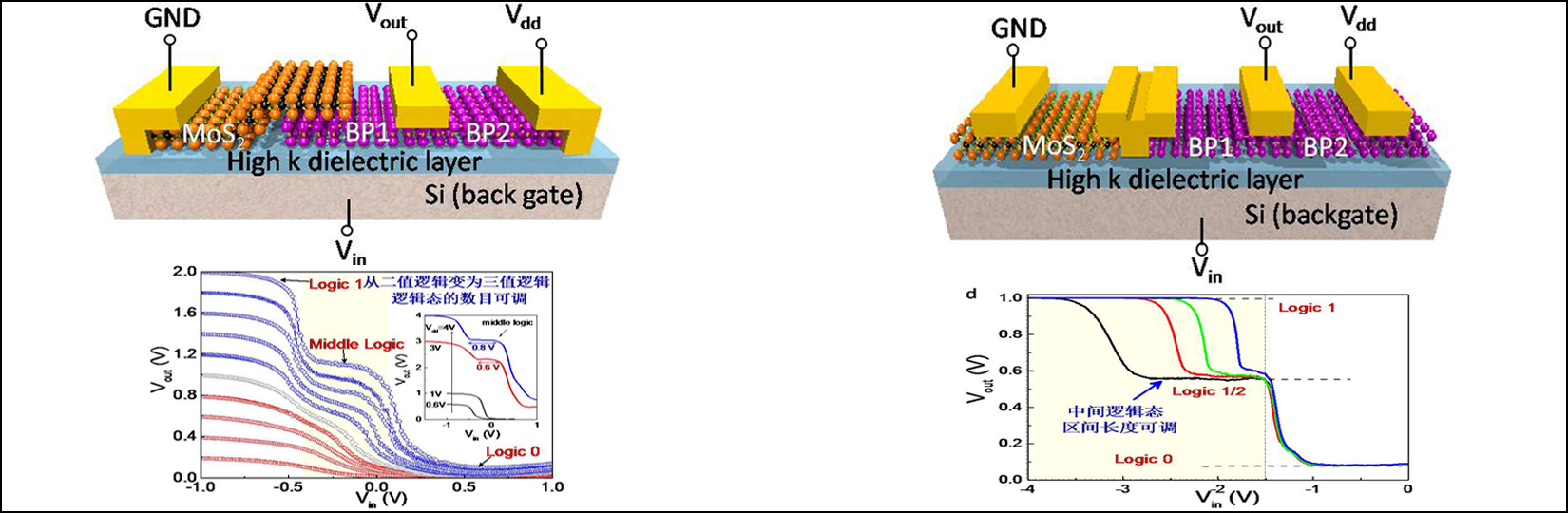

• 低維材料與器件
  由于二維材料只有一個原子或分子層，通過其層間形成的晶體管對特征尺寸下降到 1 nm 尺度帶來了理論上的可行性。選定雙層膠金屬剝離工藝，使用雙層膠剝離工藝制作出的電極未出現掉落，邊緣整齊。在激光直寫制作電極的工藝完善基礎上，進行了二維材料 WS2 的制備。采用化學氣相沉（CVD）的方式制備了二維材料 WS2。其后，使用特殊的轉移方法將生長在SiO2/Si 襯底上的二維材料轉移到 Al2O3/SiO2/Si 襯底。在材料與激光直寫工藝完善的基礎上，Al2O3/SiO2/Si 襯底上制作了晶體管器件，并對制作的器件進行了晶體管性能的測試，根據測試結果計算出了晶體管的基本參數，并對這些參數進行了相關的分析。晶體管開關比最大約為 10⁵，從開關比來看具有一定的應用前景。

  相關產品：DaLI無掩膜納米光刻機




• 碳化鉬
  塊狀碳化鉬的合成有多種途徑，但以納米線和納米線網絡形式大量生產不同的碳化鉬相仍然具有挑戰性。此處為一種利用Mo6S2I8納米線束進行碳化合成碳化鉬納米線的新方法。到了主要由MoC和Mo₂C相組成的碳化鉬納米線，并將其進一步還原為單相Mo₂C納米線。通過控制反應條件在轉化過程中，我們可以改變納米線中MoC和Mo₂C相的比例生產一種新型無機/有機復合納米材料，我們將其命名為碳化鉬納米線，其表面密集覆蓋著碳納米纖維。我們?cè)诩{米線上使用了相同的方法，并演示了以納米線網絡形式作為透明電極的碳化鉬的新用途。這種堅固和空氣穩定的電極的片層電阻是圍繞的1050Ω，室溫和透光率的范圍在93%至95%之間200 - 900 nm。因此，該電極適用于電光應用，特別是在需要高透明度的紫外線區域。

  相關產品：DaLI無掩模納米光刻機




• 高遷移率晶體管納米線的制備
  使用了一種有效的方法來提高電荷載體遷移率的p3ht基OFETS。P3HT薄膜通過熱生長的SiO₂層和預制沉積在重?fù)诫s的硅晶圓上，不需要表面處理SAMs。我們指的是溶劑的應用，應用在以前的自旋鑄造和退火的P3HT薄膜，作為溶劑化。這種處理顯示了器件中載流子移動性的顯著改善，同時保持了它們的高開/關比。原子力顯微鏡(AFM)和掃描電子顯微鏡(SEM)分析表明，P3HT層在表面形成了納米線網絡。顯微拉曼光譜表明，處理后的薄膜結構紊亂程度有所降低。這些結果，再加上飛行時間的光電導性，表明載流子輸運態的能量分布的無序程度降低了，這表明溶劑化作用通過在層中形成有序的區域來改善P3HT中的空穴遷移率。

  相關產品：DaLI無掩模納米光刻機

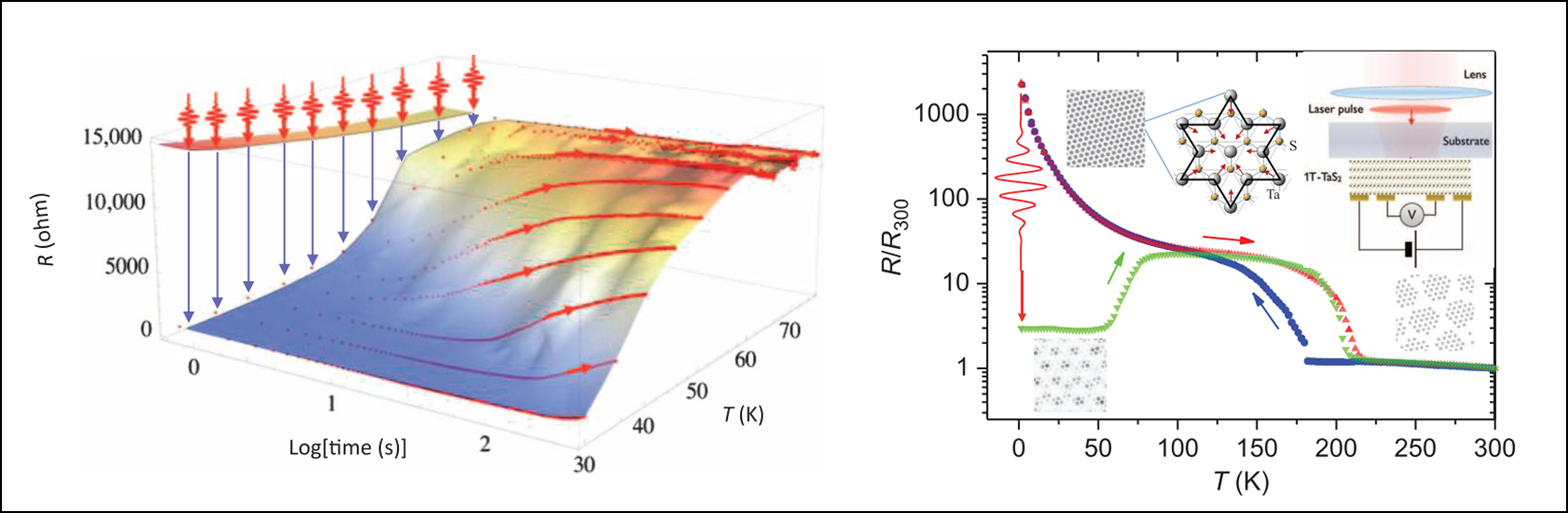

• 計算機存儲元件
  在非平衡條件下，光或外加電場誘導的亞穩態宏觀量子態之間的可控切換正迅速成為人們關注的焦點。本模塊研究了層狀雙鹵代烷1T-TaSz單晶中“隱藏”(H)電荷密度波(CDW)態的弛豫特性，這種弛豫特性可以通過單個35-fs激光脈沖或~30-ps電脈沖實現。通過測量不同激勵條件下的電阻率隨溫度的變化關系，我們發現金屬的H態通過一系列中間亞穩態的離散躍過“鬼子階梯”而松弛到絕緣的莫特基態。在這些離散的步驟之間，觀察到一個潛在的玻璃態弛豫過程，這是由于CDW和潛在晶格之間的往復空間可通約性挫折引起的。我們發現亞穩態弛豫速率可能是由襯底應變從外部穩定下來的，這為基于電阻內在差異較大的CDW狀態間切換的非揮發性超快高溫存儲器件的設計開辟了道路。

  相關產品：DaLI無掩模納米光刻機

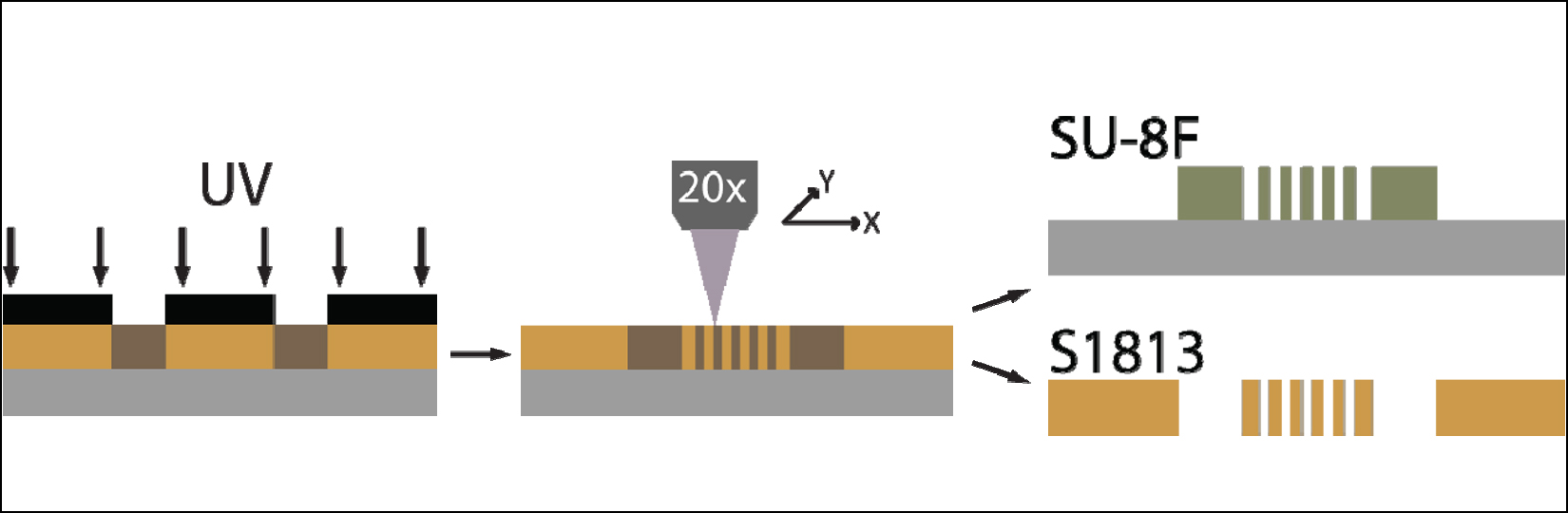

• 激光直寫增強工具
  將傳統掩膜版曝光與激光直寫技術聯用，可定位到一種新型的激光增強型微光刻(LAMP)。該方法采用直接激光寫入技術，定義了用廉價透明掩模制作的混合光刻的附加特征。分別用S 1813和SU-8正負光刻膠對LAMP技術進行了測試。光刻膠首先通過透明掩模暴露在紫外光下，然后曝光區域改變顏色，允許對直接激光寫入(DLW)圖案的新特征進行注冊。然后發展產生正的(S 1813)或負的(su-8f)最終的微結構。直寫激光技術可以獲得亞微米線寬，可以注冊到2.2個μm內的掩模創建的特征。描述了兩個例子結構，一個交錯電極和一個微流控裝置，可以捕獲幾十個硅微珠或活細胞陣列。這種直接激光寫入和傳統紫外光刻的結合彌補了每種方法的缺點，并使高分辨率原型能夠被創建、測試和快速修改。

  相關產品：Tweez300光速多光阱納米光鑷系統

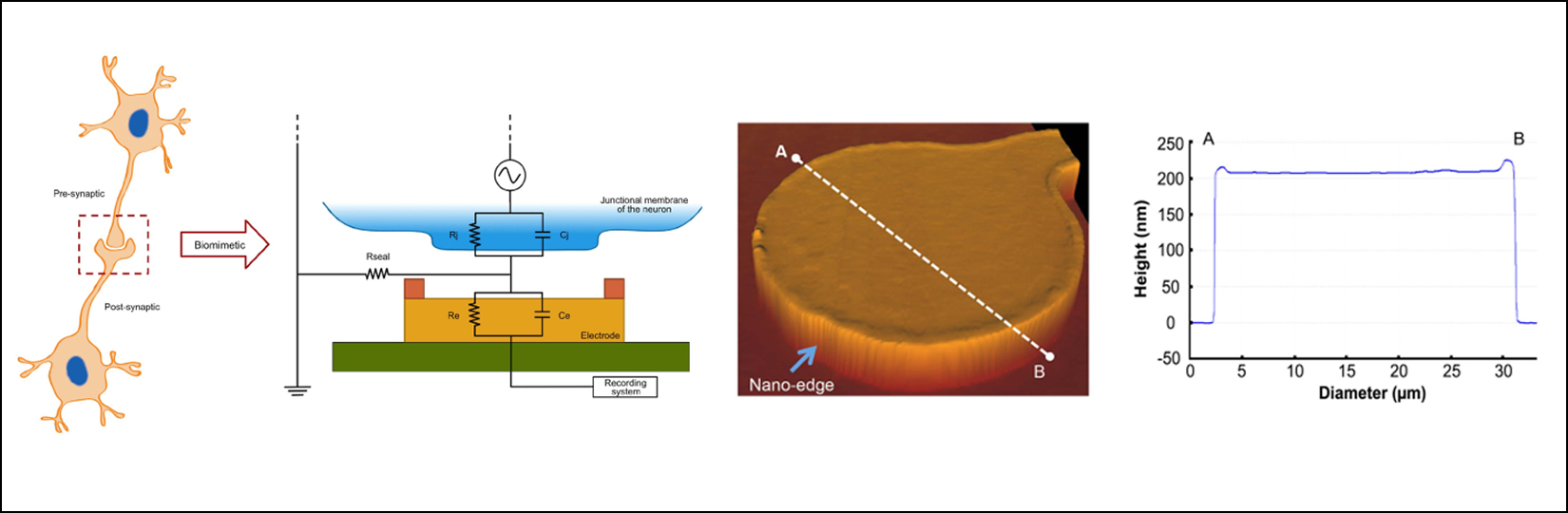

• 神經突觸仿生電極
  現階段而言，我們無法準確地監測單個神經元及其突觸活動，這妨礙了對正常和各種病理?xiàng)l件下大腦功能的基本理解。然而，最近在微納米制造工藝上的突破已經推動了神經電子混合技術的發展。其中包括三維和平面電極，分別提供高保真和長期錄制的優點。在這里，本小結展示了具有“納米邊緣”的新一代平面微電極陣列，使長期(>1個月)和高保真度記錄成為可能，其分辨率是傳統平面電極的15倍。并且神經元的耦合系數為0.15，是傳統平面電極和電阻電極的15倍(0.001-0.011)。新型納米邊緣微電極記錄神經活動的分辨率明顯高于任何其他傳統平面電極，并且通常比大多數三維電極更好(范圍從0.1到0.3)。這一新技術使人們對大腦功能有了更好的了解，并為未來的仿生雜交和發現裝置的發展提供了巨大的機遇。

  相關產品：DaLI無掩模納米光刻機

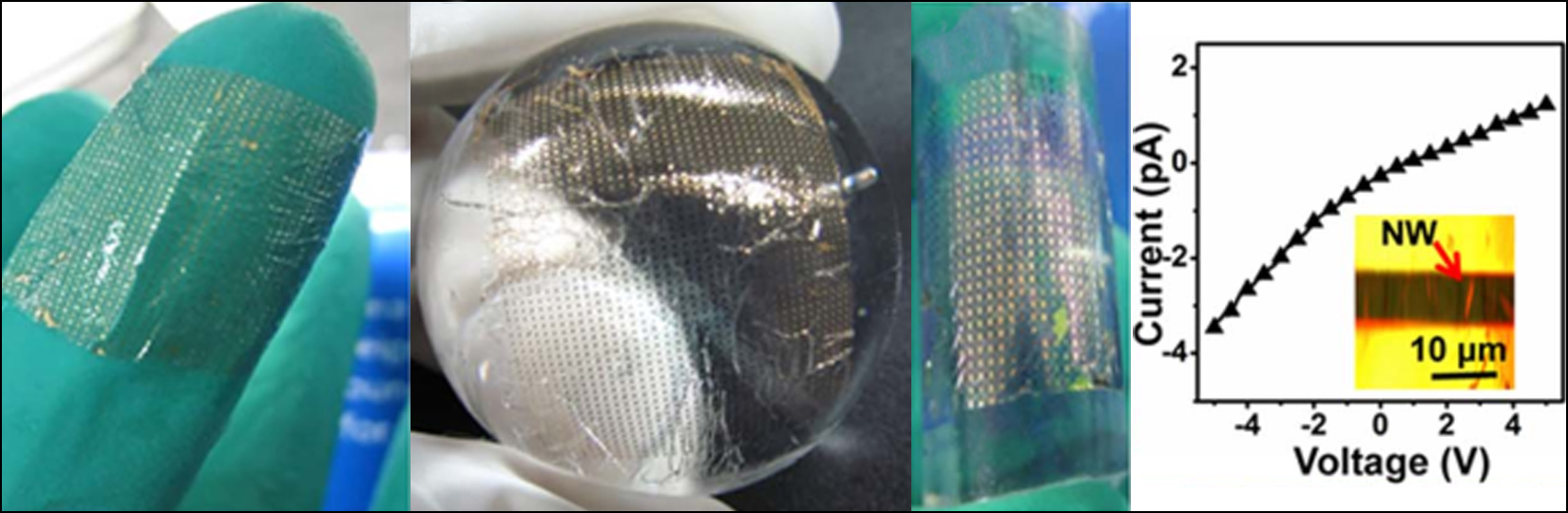

• 光刻技術應用于柔性器件

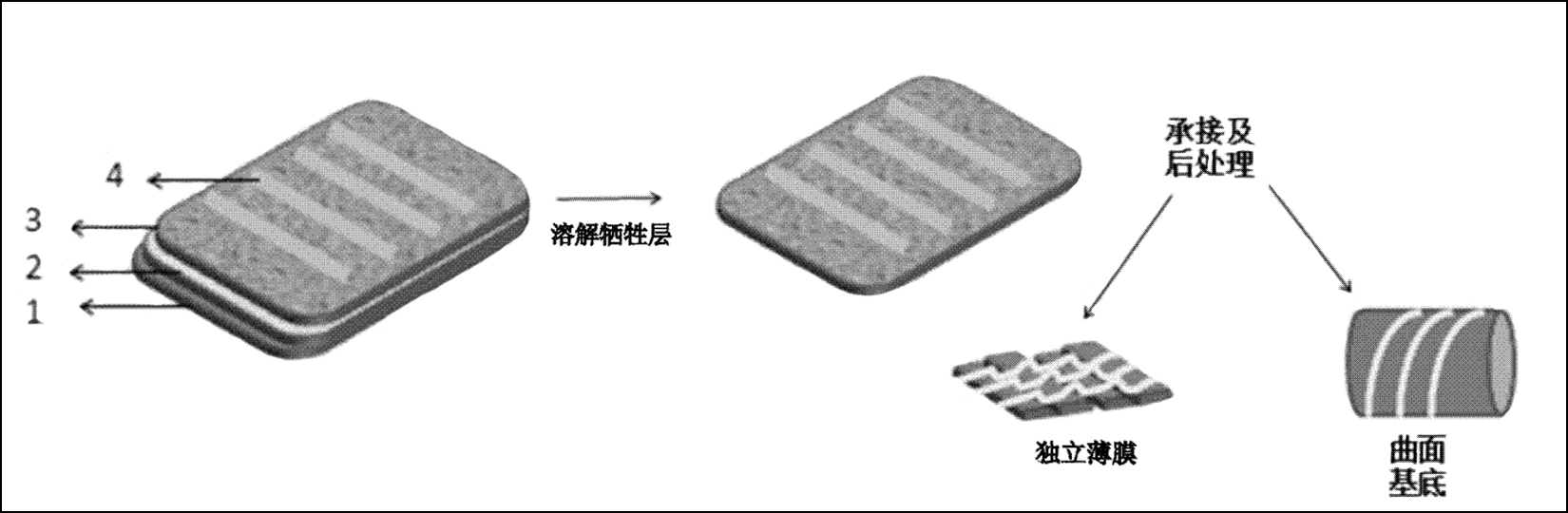

  單晶有機納米結構在柔性、可拉伸電子領域具有廣闊的應用前景。但它們與發達的光刻技術之間存在很大的不兼容性，阻礙其應用。在此，本節展示了一種新穎的兩步轉移印刷(TTP)方法，用于在任意襯底上構建基于有機納米線(NWs)的器件。鄰苯二甲酸銅(CuPc) NWs首先通過接觸打印(CP)方法從生長基板轉移到所需的接收基板，然后通過(ETP)方法將電極陣列轉移到產生的接收基板上。利用薄銅(Cu)灌洗器作為犧牲灌洗器，通過光刻法制備的微電極可以很容易地轉移到各種傳統的、非傳統的、不易接近的基底上，其高轉移率接近100%。所述ETP方法也表現出極高的靈活性;各種電極如金、鈦、鋁等都可以轉移，幾乎所有類型的有機器件，如電阻、肖特基二極管和場效應晶體管(FET)，都可以在平面或復雜的曲線襯底上構建。值得注意的是，這些器件可以正常工作，并表現出封閉的甚至比傳統方法制造的器件更優越的性能。

  相關產品：DaLI無掩模納米光刻機

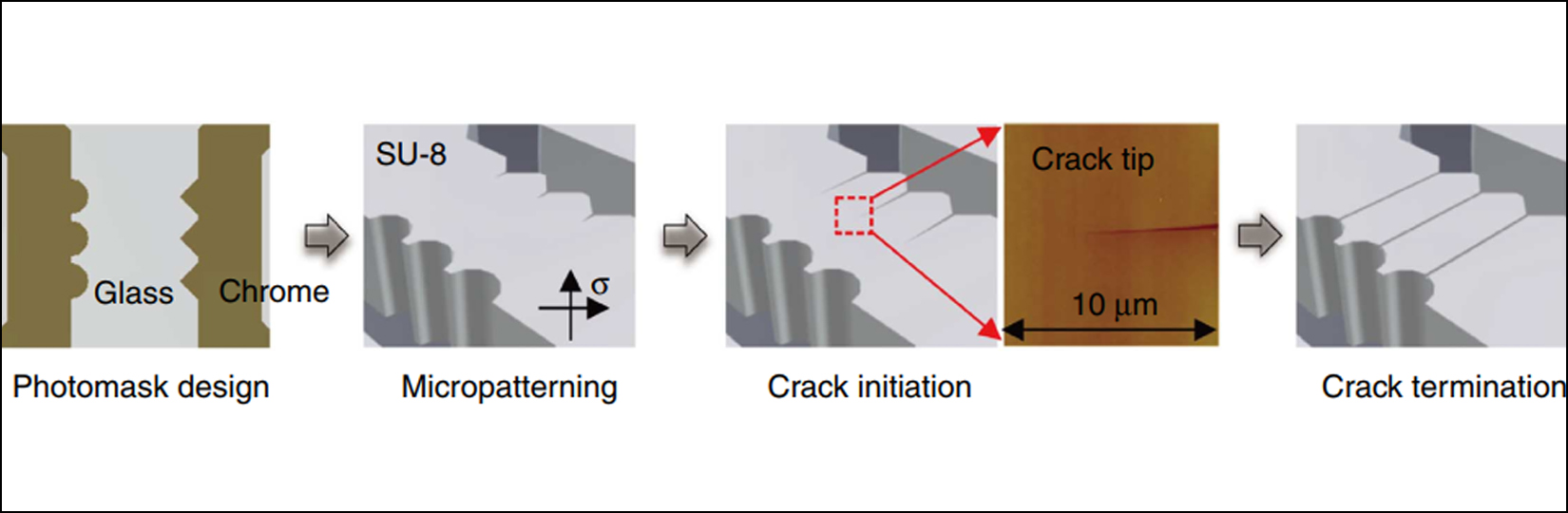

• 納米流體
  裂縫可以在很多環境中觀察到，包括墻壁、干木頭甚至地殼，通常被認為是一種不可避免的、不需要的現象，最近的研究進展已經證明了利用裂縫產生各種微觀和納米模式的能力。然而，圖案通常受到選擇的襯底材料和施加的拉伸應力的限制。在本小結，我們描述了一種創新的裂紋輔助納米制造技術，它只依賴于標準的光刻工藝。這種新技術可以很好地控制納米粒子的形狀和各種幾何尺寸，產出面積大，產量高。研究發現mixed-scale模式組合使用“crack-photolithography”技術可以用作復制許多納米流體設備主模具通過軟光刻技術,本小結報道了一種全新的技術來研究材料的機械故障,包括開裂，緞紋等過程。

  相關產品：DaLI無掩模納米光刻機

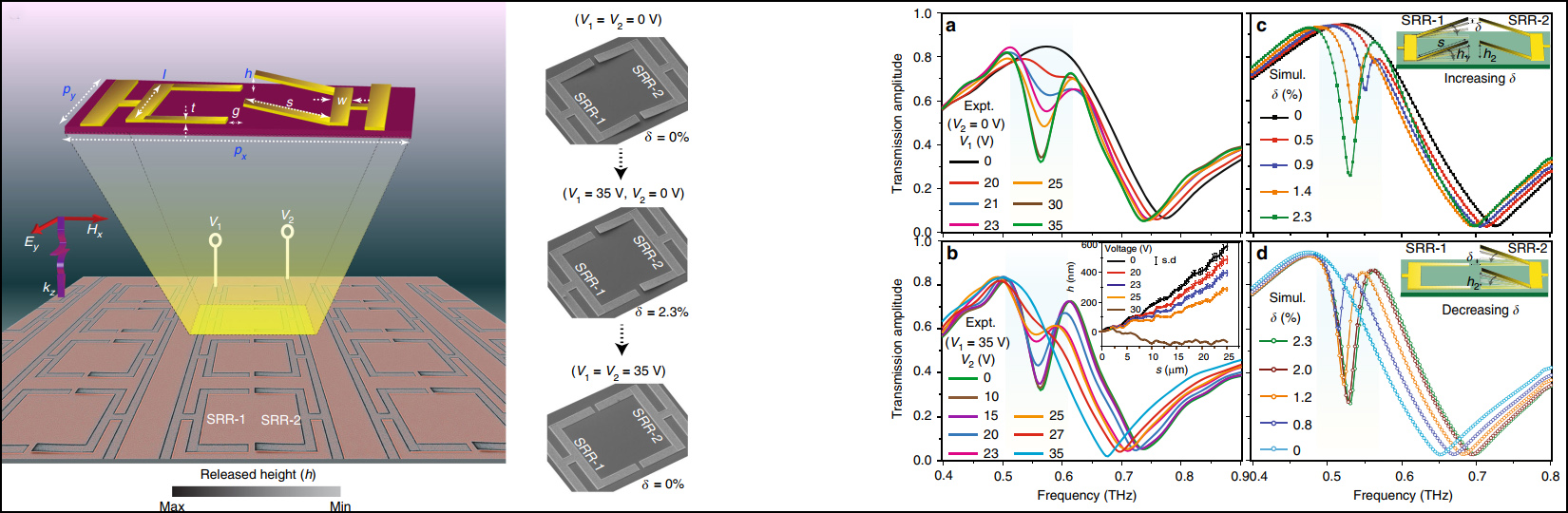

• 太兆赫茲頻率的邏輯運算
  從微波到光學頻率的電磁輻射強度、相位和波前的處理已經發展出一種廣泛的動態元表面，但這些元表面大多是在單輸入-輸出狀態下工作的。在本小結，實驗證明了一個可重構的MEMS Fano諧振元表面具有多輸入-輸出(MIO)狀態，執行邏輯操作與兩個獨立控制的電力輸入和一個太赫茲頻率的光學讀出。Fano共振的遠場行為表現為XOR和XNOR操作，而近場共振約束使NAND操作成為可能。通過在構成諧振腔結構的近場耦合中引入機電可調的平面外各向異性，實現了類似于遲滯型閉環行為的MIO結構。異或超材料門在加密安全的太赫茲無線通信網絡中具有潛在的應用。此外，MIO特性可以為實現可編程和隨機可訪問的超材料奠定基礎，增強了跨越太赫茲、紅外和光需求的光電性能。

  相關產品：DaLI無掩模納米光刻機

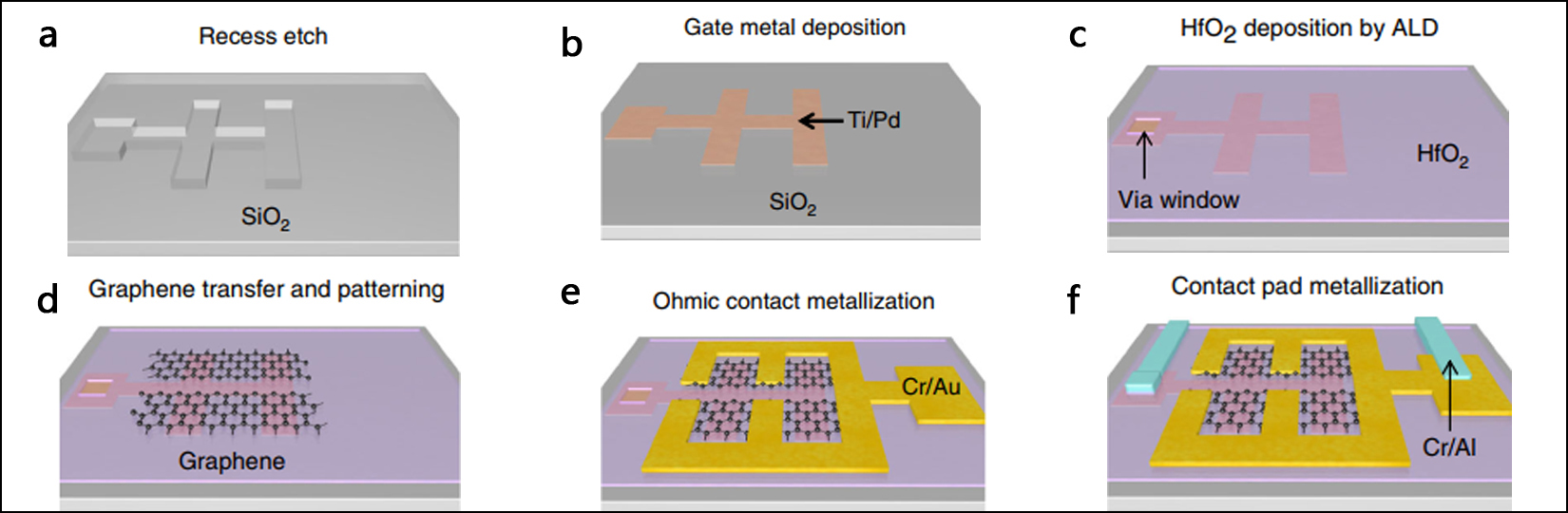

• 捕獲生物分子
  石墨烯的許多獨特性質，如可調的光學、電學和等離子體響應，使其非常適合生物傳感等應用。然而，與其他基于表面的生物傳感器一樣，其性能受到目標分子到表面擴散傳輸?shù)南拗?。在本章?jié)證明了單層石墨烯的原子銳邊可以通過介電電泳產生奇異的電場梯度來捕獲生物分子。石墨烯邊緣介電電泳通過制造原子尖的鑷子來推動基于梯度力的誘捕的物理極限。使用8 nm厚的HfO、電介質層和化學蒸汽沉積的石墨烯制造了局部背控器件，與金屬電極相比，它能產生10倍以上的梯度力。進一步演示了利用納米金剛石、納米電極和幾秒鐘內從大量溶液中提取的DNA，在低至0.45 V的電壓下，近乎100%的位置控制粒子捕獲。這種捕獲方案可以與利用石墨烯和其他二維材料的傳感器無縫集成。

  相關產品：DaLI無掩模納米光刻機




• 構建無預處理的二維材料器件與異質結
  光學定位并不局限于等離子體粒子。利用光學力可以對液相剝離的六方氮化硼(h-BN)、二硫化鉬(MoS2)和二硫化鎢(WS2)的納米薄片進行操作。雖然弱吸收的氫氮化硼可以被光學捕獲，允許在液體環境中直接進行平均薄片尺寸的全光測量，但是由于輻射壓力對梯度力的巨大貢獻，強吸收的MoS2和WS2納米薄片不能被限制在光學捕獲中。由于隨后產生的光學推動效應，這些納米片可以與BSA一起，在相對較短的時間(幾分鐘)內，直接在液體環境中，在不需要任何特殊表面預處理的情況下，對普通顯微鏡載玻片進行圖案化。這些基于納米薄片的器件的實現可能的應用領域涉及光子學、光電子學和能量存儲中，或不同組成的納米薄片彼此疊加形成的范德華異質結構。

  相關產品：Tweez300光速多光阱納米光鑷系統




• 三維金屬-聚合物混合微納器件制作
  光力打印的過程可以通過直接利用作用在等離子體化納米球共振波長上的強軸向力來改進，這種力將等離子體推向基板。使用輻射壓力而不是捕獲力來引導粒子朝向基板，避免了對等離子體粒子大小的限制（等離子體粒子的捕獲必須不大于直徑約200納米）。此外，通過使用空間光調制器，可以將激光束分成幾束，從而創建一個光學圖形，用于同時控制納米顆粒在基板上的位置。光學定位的AuNRs是特別有趣的，因?yàn)樗且粋€(gè)低成本替代更復雜的拓印技術。作為一個更大的優勢,它允許一個簡單、快捷的方法在不平的基質上修飾金屬顆粒,如利用雙光子激光直寫技術構建的三維微米和納米級結構，開辟了實現金屬-聚合物混合器件的道路,例如,光譜探針和傳感器。

  相關產品：Tweez300光速多光阱納米光鑷系統




持續更新中…… ……
如需了解更多細節，請與我們聯系
