聲光偏轉器的基本原理與關鍵特點
當前激光的用途十分廣泛，各種類型的激光已經被充分應用于記錄、檢測/測繪/顯示/加熱/控制/通信/醫療等領域，滲透進日常生活，科學研究，醫學臨床，工業生產，航空航天及軍事應用的方方面面。這一切，離不開激光調制和偏轉技術的發展。而其中，利用聲光效應的器件起到了極大的作用。與檢流計振鏡等機械式器件相比，利用聲光效應的器件具有無振動，高穩定性，無躁聲，壽命為半永久的等特點。與電光控制器件相比，在溫度穩定度和消光比方面有其優越性。為了能夠通過電路信號對激光的方向進行控制并縮短反應延遲，實際應用中多使用聲光偏轉器（AOD）對激光方向進行操控。
一. 基本原理
如果在透明玻璃和晶體等超聲媒質中產生超聲波，會引起周期性的折射率變化而成為相位型衍射柵，如果讓激光束入射到超聲媒質中，激光束就產生衍射，衍射光的強度和方向隨超聲波的強度和頻率的狀態而變化。這就是超聲波與光的相互作用，即聲光效應。該效應就是聲光調制器和聲光偏轉器的工作原理。
聲光效應的衍射分為拉曼-奈斯衍射與布拉格衍射，由于拉曼-奈斯衍射效率較低，所以多采用布拉格衍射，基于布拉格衍射的聲光調制器是使零級光或一級光的強度隨調制信號而變化的調制器。設入射激光束的強度為I時，一級衍射光的強度I1為
I1=
如圖，除未偏轉的零級光以外只產生下式所示的一級衍射光
如使Λ，即超聲波的波長變化，一級衍射光的方向則發生變化。這就是聲光偏轉器的原理。設超聲波的傳播速度為v，頻率為 f 時，存在如下關系
將式 (3) 代入式 (2)，則得
超聲波的頻率從變到的光束的偏轉角為
聲光調制器與聲光偏轉器無本質差別，超聲波的頻率保持恒定而衍射光的強度發生變化的則為聲光調制器；超聲波的頻率發生變化，衍射光的強度始終保持一定而其方向發生變化的就是聲光偏轉器。因此，用一個器件就可 以實現聲光調制器和聲光偏轉器的工作。實際上，當前多數器件都是具有這兩項功能的器件。
二. 關鍵特性

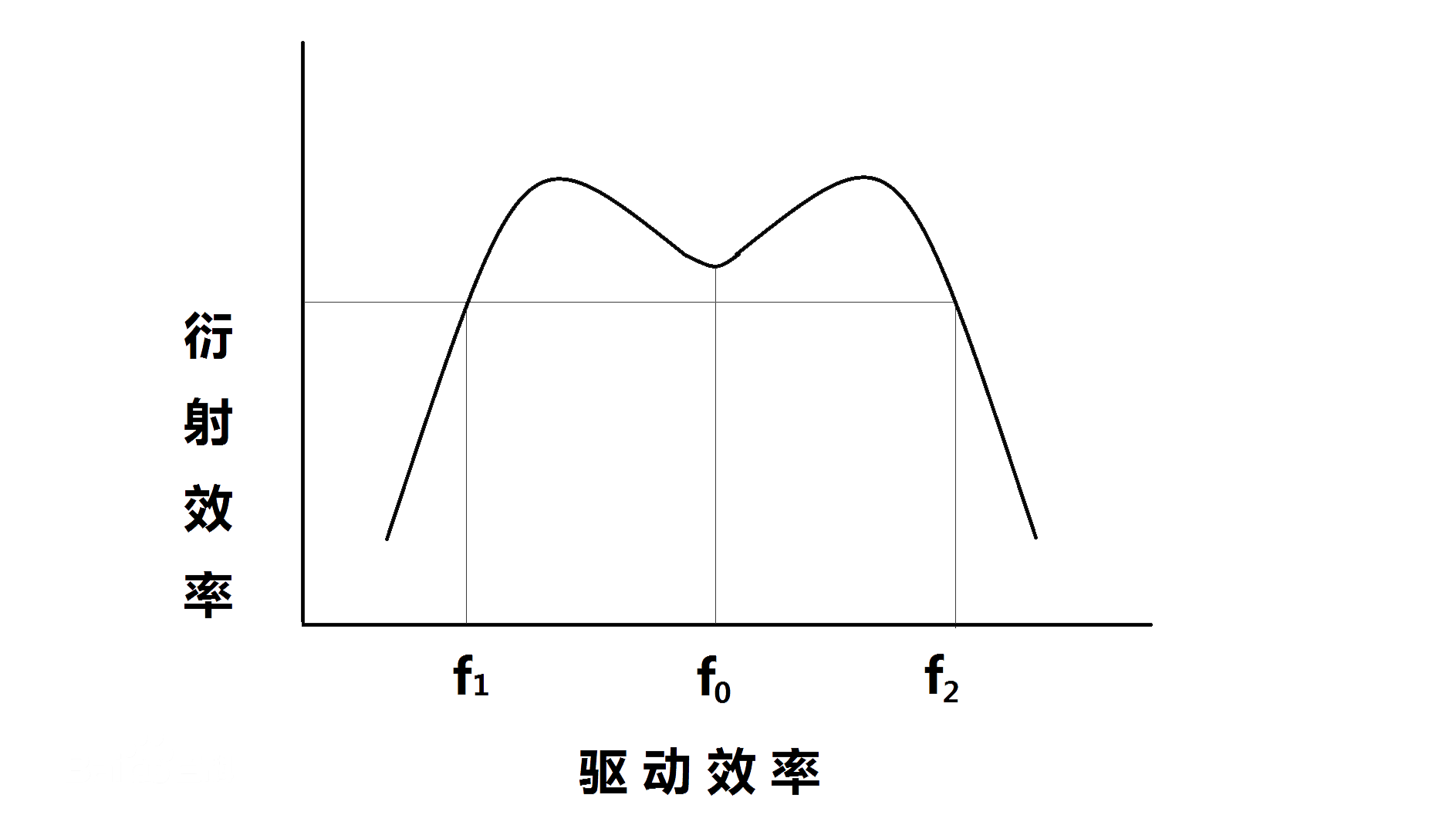

聲光偏轉器的驅動頻率與一級衍射光強度的關系一般如圖所示，
在中心頻率兩端，1級衍射光強度下降。其原因是換能器的頻率特性和布喇格條件的偏離所引起的。如果用1級衍射光強度從最大值下降到一恒定值的頻率和定義頻帶寬度
由式(4)可知，偏振角
比如，設λ = 0.515μm ，= 70MHz，= 40MHz ，v= 3.4km/s，那么=rad。該偏轉角比旋轉鏡和電流計等機械式偏轉器小2個數量級。因此，其頻率變化帶來的偏轉角度的變化的步進會更加精細，例如超聲頻率的分辨率為1Hz的話，那么對應可控制激光角度的分辨率就是4.54X10-3/30MHz=1.51X10-10rad=0.151nrad，如果作用在100微米的距離上，那么1Hz的位置步進為100/30MHz=0.003nm，即1Hz對應0.003nm，對應0.151nrad。而同等情況下，0.1urad=100nrad則對應2nm。0.003nm的極限分辨率遠遠優于基于振鏡技術的2nm的步進分辨率。因此，對于光鑷來說AOD激光控制是進行精細力學實驗的理想技術。
用聲光偏轉器使光偏轉時，光點在任意兩點間移動所需的最小時間就稱為存取時間，它由橫穿光束的超聲波的傳播時間確定。即，設媒質中的光束直徑為D、超聲波速度為v，存取時間則為
由式(8)與式(13)可知，偏轉和高分辨率存在相反的關系，在應用聲光偏轉器中當然應充分考慮。目前試市場上已經有切換頻率達100KHz甚至200KHz的高性能聲光偏轉器可用，其極好的平衡了在不同方面的性能表現和應用需求，并在需要高精度光斑定位的激光操控與測量設備中被驗證其優越的性能。
光鑷技術及其主要應用

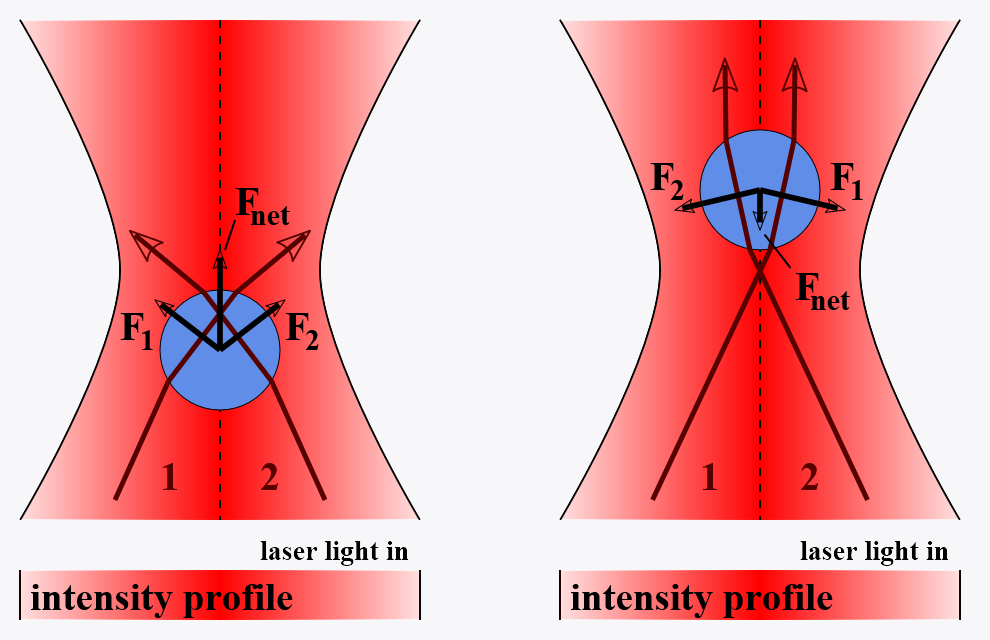

高度聚焦的激光會在焦點中心形成一個勢能梯度中心，稱之為勢阱或光阱。透明的球形微粒會被光阱在三維空間中捕獲，從而進行操控、排列與微小力的測量。此光學過程也可以用右圖中粒子的受力來簡單解釋。
更復雜一點的情況是光折射的梯度力與光散射力以及粒子本身的重力與浮力共同平衡，并在限制粒子的布朗運動后實現3D捕獲操控。
在這一節中，我們將概述光鑷和光力在液體環境中的一些最新應用。粒子的非接觸操縱促進了光鑷在許多研究領域的應用。在此，我們描述了光鑷在生物學、微氣泡處理、手性光學力學、納米技術、光學結合、光譜學、臨界卡西米爾力、隨機熱力學和活性物質等方面取得進展的一系列系統。
4.1 紅細胞的機械性能
光鑷在生物科學領域有著廣泛的應用，從單分子研究到細胞生物物理學。在本節中，我們將考慮一個特別成功的應用，即紅細胞力學和彈性性質的研究和測定。在光鑷使用的早期，Ashkin等人證明了利用紅外激光束造成的光損傷可以捕獲紅細胞(和許多其他生物物種)。隨后的實驗旨在測定紅細胞的機械性能，這兩種方法都采用了直接法-誘捕法，或?qū)⒐鈱W(xué)捕獲的微珠作為“手柄”，間接施加于細胞上的力。第一種方法具有設置和樣品制備簡單的優點，第二種方法中應用的力的校準更加直接。
H’enon等人在校準的光學阱中使用微珠手柄拉伸細胞，試圖測定紅細胞膜的剪切模量。在天然的細胞和滲透膨脹成球形的細胞上進行了實驗，這為變形幾何提供了一種代數解法。在這兩種情況下應力低于15 pN的線性(增加力)變形細胞觀察,產生的剪切模量μ= 2.5±0.4μN(yùn)?m?1。在較高的外力作用下，單元進入非線性變形狀態。后來，Dao等人在一個能夠施加高達340pN的系統中使用了相同的實驗幾何。這些實驗是輔以模擬計算,表明在較高的外加應力觀察50%的變形,膜剪切模量可能高達μ= 11.1 μN(yùn)?m-1。
Bronkhorst等人的研究表明，光鑷可以在直接誘捕的情況下，利用三種光學誘捕器組成的直線來“折疊”紅細胞，觀察其弛豫時間。Liao等人指出，紅細胞也可以在直接捕獲的情況下被拉伸，使用一束在兩個位置之間快速跳躍的光束來抓住細胞。當兩個光阱位置之間的距離增加時，細胞沿著連接它們的線被拉長。在這項工作中，用一個二維模型定性地解釋了細胞的伸長。之后的理論工作在雙鑷子拉伸實驗中，準確地計算了紅細胞表面滲透膨脹成球形的光應力分布及其導致的變形。通過求解動態變形紅細胞,也就是說,光形狀的變化和再分配壓力細胞變形對拉伸狀態可以確定薄膜力學性能(楊氏模量和剪切模量)與N-ethylmaleimide之前和之后的處理,會導致細胞可變形性下降。這項工作進一步完善了其天然的雙孔圓盤狀紅細胞。在預測紅細胞在光應力作用下的變形時，必須考慮細胞的非線性和粘彈性特性。Raj等人將光鑷?yán)炫c拉曼光譜相結合，發現紅細胞在大變形時必須進行結構轉變才能承受高負荷。
另一種利用光學力使細胞變形的技術是光學擔架。與光鑷使用強聚焦激光束不同，光拉伸器使用兩束弱發散的反向傳播光束來捕獲粒子。光應力在被捕獲物體表面的分布導致沿光束傳播軸的伸長。當通過變形模型進行補充時，光學拉伸器可以以高通量的方式來量化細胞的機械性能，因?yàn)榧?xì)胞通過拉伸在微通道中流動，而不是在光鑷中單獨捕獲。在某些情況下，過度拉伸會導致細胞形狀發生不可恢復的變化，形成所謂的“柱狀”。
紅細胞機械性能的改變與許多因素有關，病理?xiàng)l件和光學鑷子已經被用來測試其中的幾種，包括瘧疾(惡性瘧原蟲)，糖尿病視網膜病和鳥箭絨視網膜病。類似地，光鑷已經被用于顯示藥物阿托伐他汀軟化紅細胞膜。
4.2 微氣泡
由于氣體微泡具有浮力，其折射率低于懸浮介質，光學捕獲將面臨更艱難的挑戰。由于微氣泡的相對折射率較低，光學梯度力將它們從激光束的高強度部分擊退，因此光學捕獲需要其他的策略。一種可能性是使用Laguerre-Gaussian (LG)光束，其環形強度提供了氣泡橫向約束到光束暗核的條件。在垂直方向上，氣泡的位置取決于光學力和浮力之間的平衡，因此LG光束不會形成三維光阱。當在垂直顯微鏡中實現時，捕獲的LG光束向下傳播，這是一種“反懸浮”的形式。三維光學捕獲需要添加第二個反向傳播的中空光束。原則上，結構光如光瓶束也可用于微泡的三維光學捕獲。
第二種方法是使用“時間平均”光阱，它是通過掃描微泡周?chē)木劢垢咚构馐a(chǎn)生的。如果掃描頻率足夠高，也就是說，如果光束繞著氣泡旋轉的速度比它擴散的速度快，那么氣泡仍然會被困在旋轉軸上。這種誘捕方案是在垂直顯微鏡下實現的，并研究了誘捕力與誘捕光束掃描圓的氣泡半徑和半徑之間的關系和比例關系。對這種結構的光學力的理論分析表明，在各個方向都有足夠的光梯度力對氣泡提供恢復力，因此它是一個真正的三維光學阱。事實上，軸向梯度力足以限制倒置顯微鏡光鑷中的微泡。
微氣泡也能被聲場捕獲。聲阱和光阱的結合在不同的長度尺度上表現出巨大的優勢:在光阱用于高分辨率的位置控制之前，聲場可用于遠程操作。光學阱和聲學阱也相互補充，一旦校準，光阱可以用來測量氣泡上的聲學力。這樣的系統可以用來表征單個微泡，特別是其聲學響應，以減少平均的不確定性。光學捕獲微泡的進一步應用包括對氣泡周?chē)鷼怏w的拉曼光譜分析，測量微泡殼厚度，并在超聲輻射之前將氣泡定位在細胞附近。細胞隨后可能被微泡的振蕩和隨后的崩潰所破壞。
4.3 手性光力
手性來自于物體缺乏鏡像對稱性。一個尺狀的物體存在于左旋和右旋的版本(對映體)中，它們不能被嵌入空間內的平移和旋轉所疊加。此外，圓偏振光具有手性，其旋向取決于電場對傳播軸的旋轉感。除了線性動量外，圓偏振光也可以傳遞自旋角動量。最近，有幾項研究考慮了小顆粒上的手性依賴光力，旨在實現對映體的全光分離。手性光與物體的光力學相互作用已經在光鑷中進行了研究，這為研究自旋角動量向雙折射粒子的傳遞以及觀察自旋依賴光誘導的旋轉提供了機會。近年來，超分子手性粒子的手性光學機制在膽甾相液晶(CLC)上得到了廣泛的研究。特別是，已經合成了左手CLC固體微粒，光學捕獲，并觀察到相應的左手環化光的手性旋轉。事實上，左旋CLC粒子表現為手性鏡子，只反射左旋光，同時保持其旋向。相反，右手性的光不會受到影響。由于角動量守恒，反應轉矩從圓極化俘獲光束傳遞到手性微粒。對于低手性體系中的微粒，必須考慮殘余雙折射對光學轉矩的額外影響，才能充分解釋俘獲束橢圓度可變時俘獲CLC微粒的旋轉動力學。手性和光學阻滯屬性的組合允許更好地控制這些開放視角來研究手性光學分類、激光捕獲和冷卻的手性介觀粒子，基于平移和旋轉自由度的耦合,和微腔通過嵌入的手性中心微粒共振納米顆粒。
4.4 納米技術應用
在過去的幾十年里，許多學者都在致力于將機器微型化到微觀尺度，這常常受到生物系統的啟發。這種小型化過程對納米技術的發展至關重要，在這種背景下，光鑷因其非接觸的流形能力而成為半固態微納米器件的有效工具。此外，光鑷能夠應用和檢測極小的力和力矩，具有產生驅動納米機器的潛力。
在納米尺度，半導體，金屬，和混合的膠體粒子被捕獲和操縱，為納米器件和生物分子的組裝、表征和光學控制開辟了新令人興奮的可能性。
納米設備或微型發動機需要?jiǎng)恿?lái)操作和控制。解決這一需求的方法是利用結構光束，攜帶軌道和自旋角動量(SAM和OAM)，利用全息光鑷(HOT)或類似的技術產生。特別是，通過將SAM和OAM轉移到微粒上，實現了微羅盤儀和微泵。
另一種驅動納米器件的方法是模擬熱機的工作原理。硅微腔內蒸汽泡的成核已被用于實現幾個工作容積僅為0.6 mm3的微型熱機。此外，一種微粒子被用作光鑷的活塞，實現了一種由周期性產生的空化氣泡提供動力的微型蒸汽機。斯特靈和卡諾循環的微觀版本已經實現，利用光學捕獲粒子來研究它們的隨機熱力學性質。

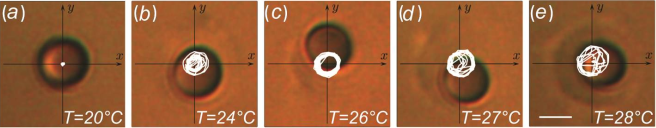

最近，還提出了一種由臨界溶液的密度波動提供動力的微小顆粒，其中，當光被困在2.6-lutidine臨界混合物中時，一個微米大小的粒子圍繞光束旋轉。該發動機的工作可根據光阱功率、環境溫度和混合物的臨界狀態進行調節。
|
4.5 光學結合
光學結合描述了由于多次光學散射而產生的光學場中大量膠體粒子的自發組織。最早由Burns等人觀察到，他們通過顯示在橫向方向上存在粒子分離的離散值，并在其中形成穩定的結合對，從而在線狀焦點上的一對粒子之間建立了一種光學結合相互作用。在這項工作之后，科學家們觀察了大量的粒子，這些粒子在許多激光束相交的橫向平面上形成的干涉圖樣中“結晶”。
通過考慮光場的一對偶極子，可以簡單地理解光學結合相互作用?？紤]平行于激光束傳播方向的兩個偶極粒子的情況。第一偶極子散射輻射，散射場沿前向傳播沖擊第二偶極子，但與入射場相位差固定。凈效應是修改散射力的大小方向前進,但作為兩個字段之間的相位差恒定的力不改變符號,粒子都將在同一方向,第一個會趕上第二?，F(xiàn)在，如果我們考慮撞擊第一個粒子的場，這些是入射場和被第二個粒子反向散射的場。這些場之間的相位差取決于粒子的相對分離，因此粒子之間的力以符號變化的形式振蕩，周期為半個波長。這導致了所觀察到的光學結合相互作用和穩定的粒子間分離的存在。
光學結合可以通過大量的位置圖實驗來實現規劃設計。Burns等人最初的實驗是利用形狀的光場在橫向平面上產生光學結合?？v向光學綁定可以通過反向傳播的自由空間光束來實現，例如從一對光纖中出現的光束，或者通過反向傳播的倏逝場。將激光束以略大于全內反射臨界角的角度聚焦到界面上，可產生倏逝場。當來自該光束的輻射壓力被反向傳播光束平衡時，根據光場結構、粒子大小和光學特性，會形成各種各樣的光學束縛結構。在這樣的實驗中，光學結合結構中粒子的布朗運動，視頻跟蹤為評估光學力、結構形式和動力學提供了一種強大的技術。
另一種創建消失場的方法是使用具有適當小尺寸的波導。該方案首先使用平面上的通道波導進行演示，其消失的電場可以捕獲和驅動微粒子。最近，一種錐形光纖方案已經被證明可以使用單束進行單向傳輸，并使用反向傳播光束進行穩定捕獲。錐形光纖由標準纖維制成，使用“熱拉”技術將纖維拉至微米或亞微米尺寸，在這種尺寸下，大部分光能被傳輸?shù)焦饫w周?chē)囊紫^(qū)域?？梢詫?duì)逐漸變細過程，施加高度控制，允許纖維的高級模態選擇性激發和對捕獲和結合的額外控制程度。
光學結合現象并不局限于介電粒子:銀和金的結合和金與金結合，并通過等離子體增強了這種結合力。它也不局限于球形粒子:棒狀粒子(碳納米管束)的結合。在這種情況下，與球形粒子類似，預計會出現多種結合結構。
4.6 光力定位、聚合和光譜學
正如已經指出的，納米顆粒在激光束焦點上的行為是由梯度力和輻射壓力之間的平衡控制的。在常規的捕獲測量中，為了將納米顆粒限制在光阱中，必須將輻射壓力降至最低。然而, 許多其它有趣的應用程序可以通過使用按壓來增強輻射壓力的影響。光力打印就是其中一種應用。通過單光束捕獲和金膠體的后續定位，可以實現表面的全光模式。 這個過程可以通過直接利用作用在電漿納米球共振波長上的強軸向力來改進，這種力將電漿子推向基板。使用輻射壓力而不是捕獲力來引導粒子朝向基板，避免了對等離子體粒子大小的限制，等離子體粒子的捕獲必須不大于直徑約200納米。此外，通過使用空間光調制器，可以將激光束分成幾束，從而創建一個光學圖形，用于同時控制納米顆粒在基板上的位置。 在這種情況下，已經證明了表面增強拉曼散射通過在液體環境中金納米棒(AuNRs)的光學操控，可以在玻璃襯底上生成SERS活性聚合體。事實上，由于它們非常大的消光截面，這些微粒不能被可見光捕獲。然而，它們可以被推到樣品室的玻璃墻上，在那里它們會撞擊并形成熱點，在這些熱點上稀釋的生物分子拉曼光譜可以被強烈增強。該方法將光力打印的巨大優勢與直接在液體環境中進行分子光譜檢測的能力相結合，是生物靈感研究的理想條件，已經研究了許多生物分子。
首次測量了牛血清白蛋白(BSA)分子，其在水中的拉曼檢測限(LOD)已從10?3 M降至5×10?8 M。另一種蛋白質，血紅蛋白的濃度低至1 pM，遠低于約100 nM的SERS LOD。對苯丙氨酸等氨基酸、溶菌酶、過氧化氫酶等酶的研究結果也有報道。這種分子檢測技術也可以通過使用捕獲目標生物分子的適配體功能化來實現蛋白質選擇性檢測。ochratoxin A是一種腎病型真菌毒素，它可能會對代表潛在公共衛生風險的食品和葡萄酒產生污染，其概念驗證結果已經獲得。通過這種方法,毒素已經檢測到在液體環境中濃度低至1μM。
光學定位的AuNRs特別有趣，因?yàn)樗且粋€(gè)低成本替代更復雜的石印技術。它的優勢是,允許一個簡單、快捷的方法來裝飾與不平整的金屬表面,如三維微觀的微米或者納米結構，得到直接寫激光雙光子光聚合(TPP)。重新實現混合聚合物等設備,為光譜探針和傳感器開辟了道路。
光學定位并不局限于等離子體粒子。利用光學力對六方氮化硼(h-BN)、二硫化鉬(MoS2)和二硫化鎢(WS2)的納米進行了操作。雖然弱吸收的氫氮化硼可以被光學捕獲，允許在液體環境中直接進行平均薄片尺寸的全光測量，但是由于輻射壓力對梯度力的巨大貢獻，強吸收的MoS2和WS2納米薄片不能被限制在光學捕獲中。由于隨后產生的光學推動效應，這些納米片可以與BSA一起，在相對較短的時間(幾分鐘)內，直接在液體環境中的中，在不需要任何特殊表面預處理的情況下，對普通顯微鏡載玻片進行模式設計。可能的應用領域涉及光子學、光電子學和能量存儲中感興趣的基于納米薄片的器件的實現，或范德華異質結構，其中不同組成的納米薄片可以相互疊加。
4.7 臨界卡西米爾力
臨界卡西米爾力可以在納米科學和納米技術中的應用中發揮重要作用，因?yàn)樗鼈冏鳛闇囟鹊暮瘮?shù)，具有皮牛強度、納米作用范圍、精細的可調諧性等特點，以及對所涉及物體表面性質的精細依存關系。 這項工作中，我們通過脈沖式光鑷，研究了臨界Casimir力對分散在近臨界二元液體溶劑中的一對膠體粒子的自由動力學的影響。特別重要的是，我們測量了兩個膠體之間距離的時間演化，以確定它們的相對擴散和漂移速度。 此外，我們還展示了臨界Casimir力如何通過研究所謂的首次通過時間（即粒子第一次達到某一分離所需的時間）的分布的溫度依賴性來改變這種雙膠體系統的動態特性。 這些數據與Monte Carlo模擬和Langevin動力學的理論結果吻合較好。
4.8 隨機熱力學
光鑷可以作為一個非常強大的工具來揭示和表征微觀和納米系統的統計特性。 這個領域中布朗噪聲和熱波動通過引入隨機性起著至關重要的作用。 特別是，光學捕獲粒子的動力學是由確定性光學力場與布朗運動之間的相互作用引起的，這引入了一個定義良好的噪聲背景。 因此，光學捕獲粒子可以作為探針來研究統計物理現象，其動力學是由隨機和確定性的力量驅動的。在過去的二十年里，光鑷一直在納米熱動力學的發展中發揮巨大的作用，研究納米系統的靜態特性以預測納米物體的性能和性能。 研究結果已經證明，熱波動的存在允許在短時間尺度上違反小系統的熱力學第二定律，盡管第二定律在普遍條件下仍然有效。
4.9活性物質
近年來，光鑷已被證明對活性物質體系的表征和光力與熱泳動相互作用的研究具有重要意義。主動物質系統是由具有自推進能力的自然和人工物體構成的系統。由于它們將能量轉化為推進力的能力，這些系統表現出群集行為以及由于遠離平衡的相互作用而出現的其他集體特性。這種自我推進的行為是由于隨機波動(負責布朗運動)和主動游動之間的相互作用，驅使它們進入一個遠離平衡的狀態。雖然自推進是微機械的一個眾所周知的特征，為了尋找營養物質或?yàn)榱颂与x有毒的環境，仍有許多工作致力于實現人工自推進的納米和微粒子。自推進粒子的兩個典型例子是人造Janus粒子和生物細菌，如大腸桿菌，它們都可以用光鑷很好地捕獲。此外，還可以使用光鑷來同步活動粒子的集體行為。特別是，該特性已被用于捕獲活躍的布朗粒子來實現自組裝流體泵。光鑷也可以用來擾動活性物質的環境，改變它們的集體行為。
5. 結論
光鑷是當今在微觀和納米尺度上對各種樣品進行非接觸操作的關鍵工具。利用精確的t矩陣方法對光鑷進行建模，使人們對非球形粒子的實驗和形狀的作用有了更深入的認識。在這里，我們討論了光鑷?yán)碚摵蛯?shí)驗實踐的一些基本方面，重點討論了在生物學、光譜學、光學定位和納米熱力學中的應用。自從亞瑟·阿什金(Arthur Ashkin)在微粒子上的光學力方面的開創性實驗以來，這一令人興奮的領域已經發展了近50年，它的發展勢頭仍在不斷擴大，從生命科學到納米引擎，再到量子技術，令人興奮不已。
