Tweez300高速多光阱納米光鑷與測力平臺

應用領域: 軟物質 流體物理 生物物理學 微流控 霧霾研究 納米材料排列 微納器件制作 微小力的測量

典型樣品: 納米尺度:碳納米管、MoS?納米管、SiO?顆粒、Au顆粒;微米尺度:各種透明粒子、從硬球到軟性膠粒、水溶液中的油滴、氣體中的液滴、大細胞或大油滴;穿透囊泡膜捕獲其中微球顆粒;穿透細胞膜捕獲其中油滴或細胞器。

返回列表

產品概述基本特點結果展示安裝圖集用戶評價

1.強大的光力捕獲操控能力&精準的力學測量性能

A. 適用樣品廣泛多樣

  • 幾十納米到百微米,到單個原子或者原子云
  • 納米尺度:碳納米管、MoS?納米管、SiO?顆粒、Au顆粒;
  • 微米尺度:各種透明粒子、從硬球到軟性膠粒、水溶液中的油滴、氣體中的液滴、大細胞或大油滴;

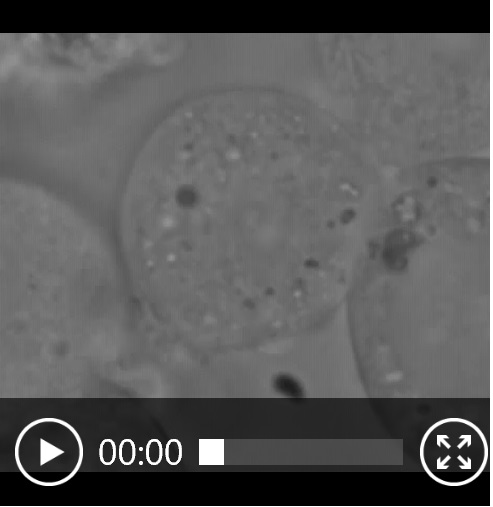

  • 穿透囊泡膜捕獲其中微球顆粒;穿透細胞膜捕獲其中油滴或細胞器。


B. 捕獲/操控樣品數目多

  • 時捕獲200個以上目標(最多3000個)
  • 支持陣列捕獲,整體或獨立控制每一個光阱
  • 支持2500個獨立光,坐標定位分辨0.1nm
  • 光阱移動步進最小分辨率0.1nm
  • 光場均一度優于99%
  • 絕對漂移優于4nm每分鐘
  • 光阱間相對漂移優于0.05nm每分

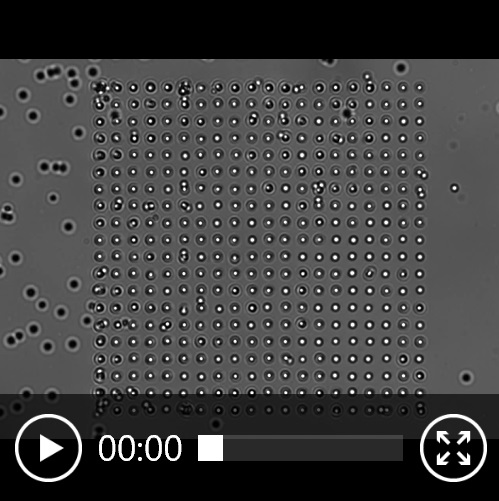

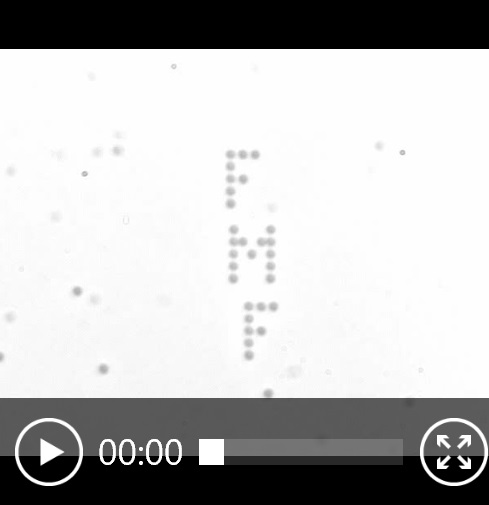

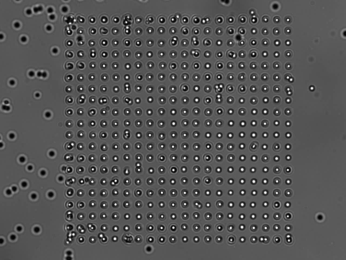

液體中同時操控400個粒子


C. 高精度測力——精度,100fN分辨率@1KHz



C-1. 多點微流變測量
測試顆粒:二氧化硅,直徑2.5微米 /  實驗介質:1%纖維素溶液 / 數據采集頻率:200 fps / 流變頻率范圍和振幅:0.8 Hz–20 Hz,1μm

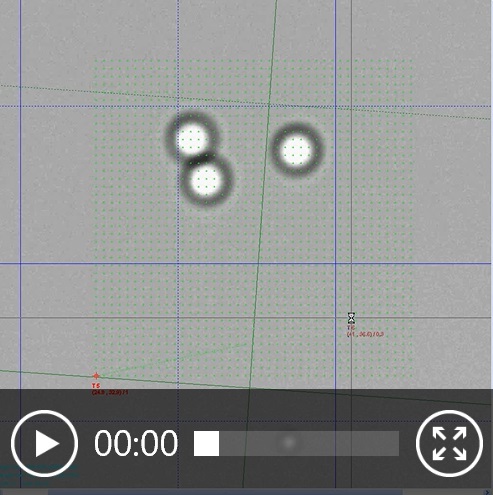

圖1. 微流變測量圖片

(可記錄視頻)

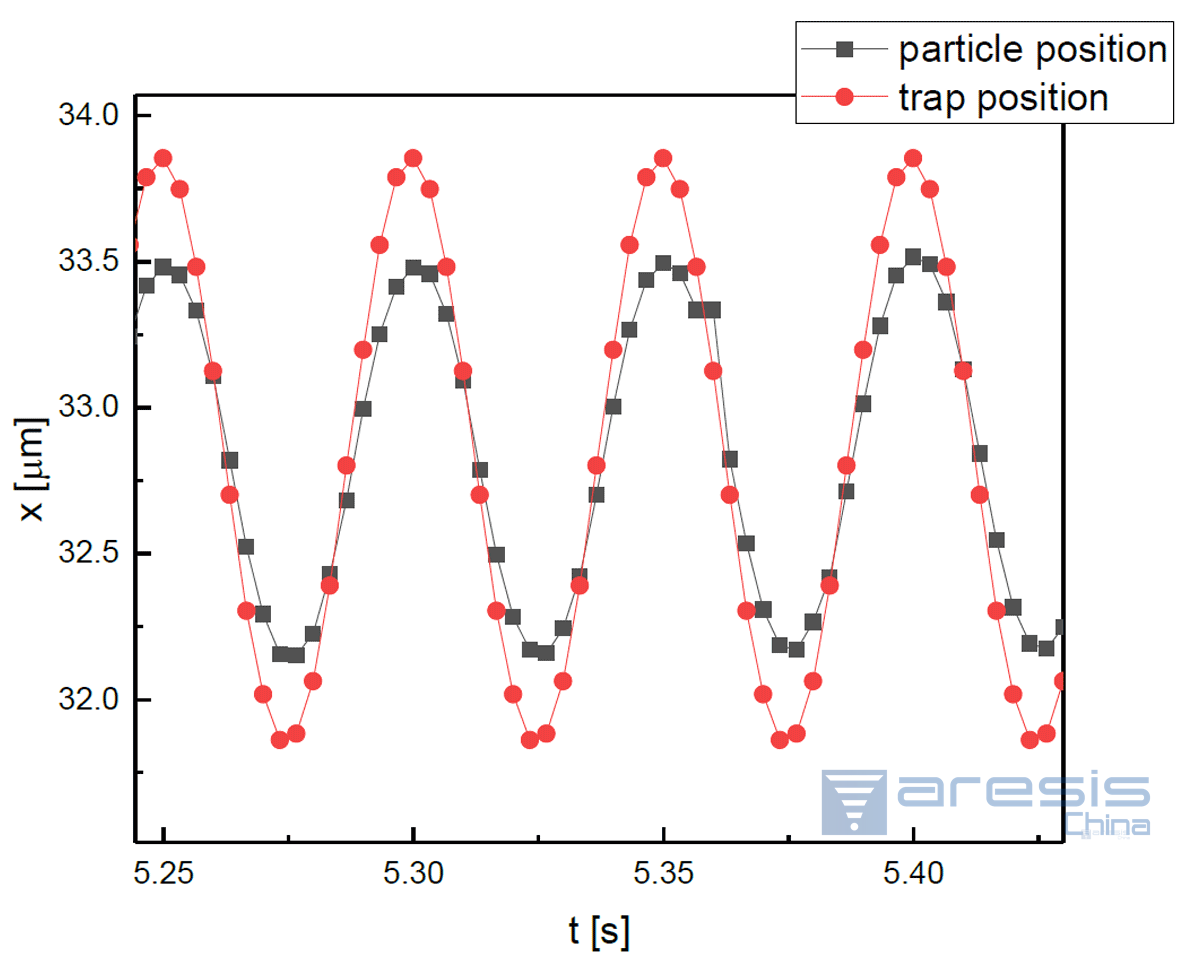

圖2. 典型數據集:

光阱位置和跟蹤粒子位置

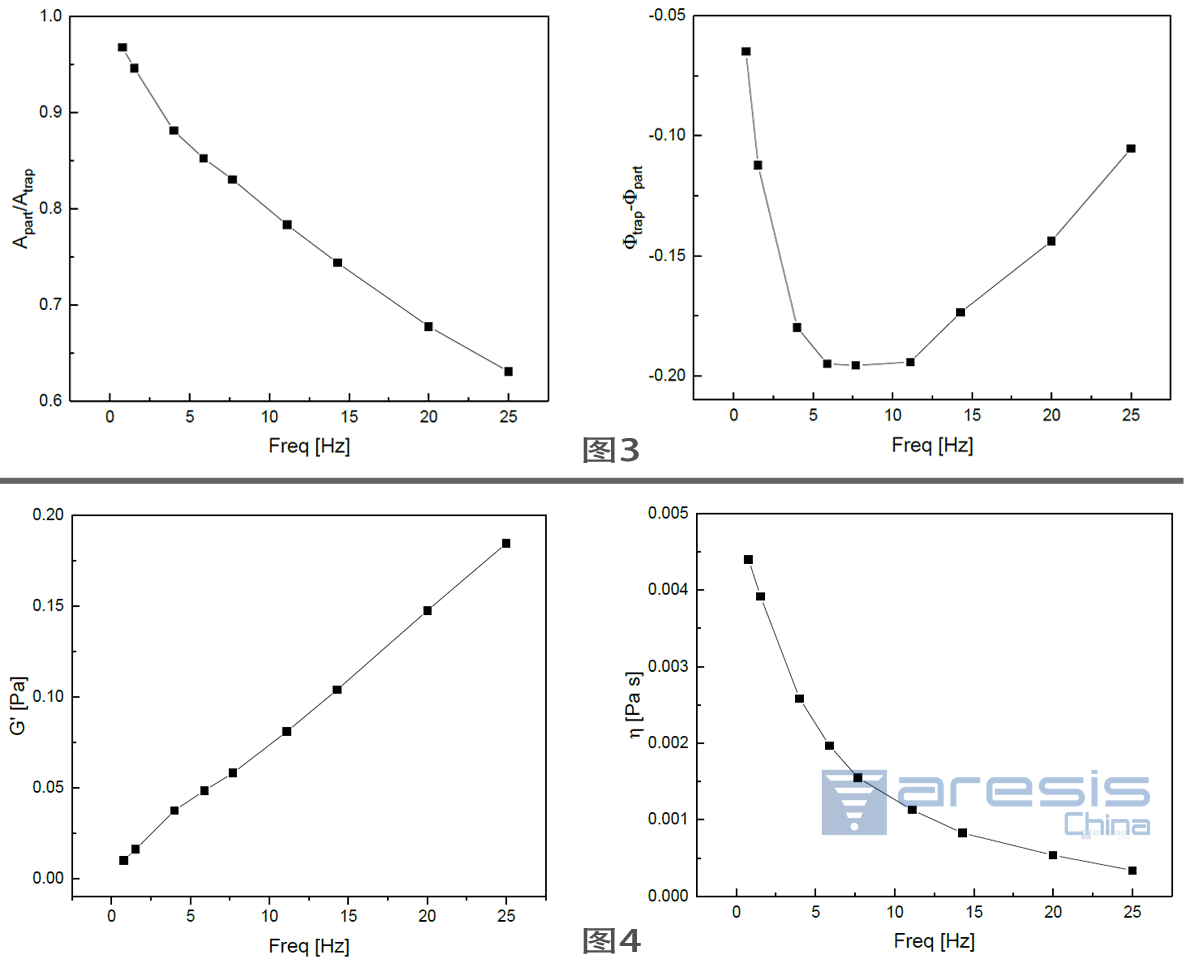

圖3. 振幅比和相位滯后與頻率的關系

圖4. G’和粘度與頻率的關系

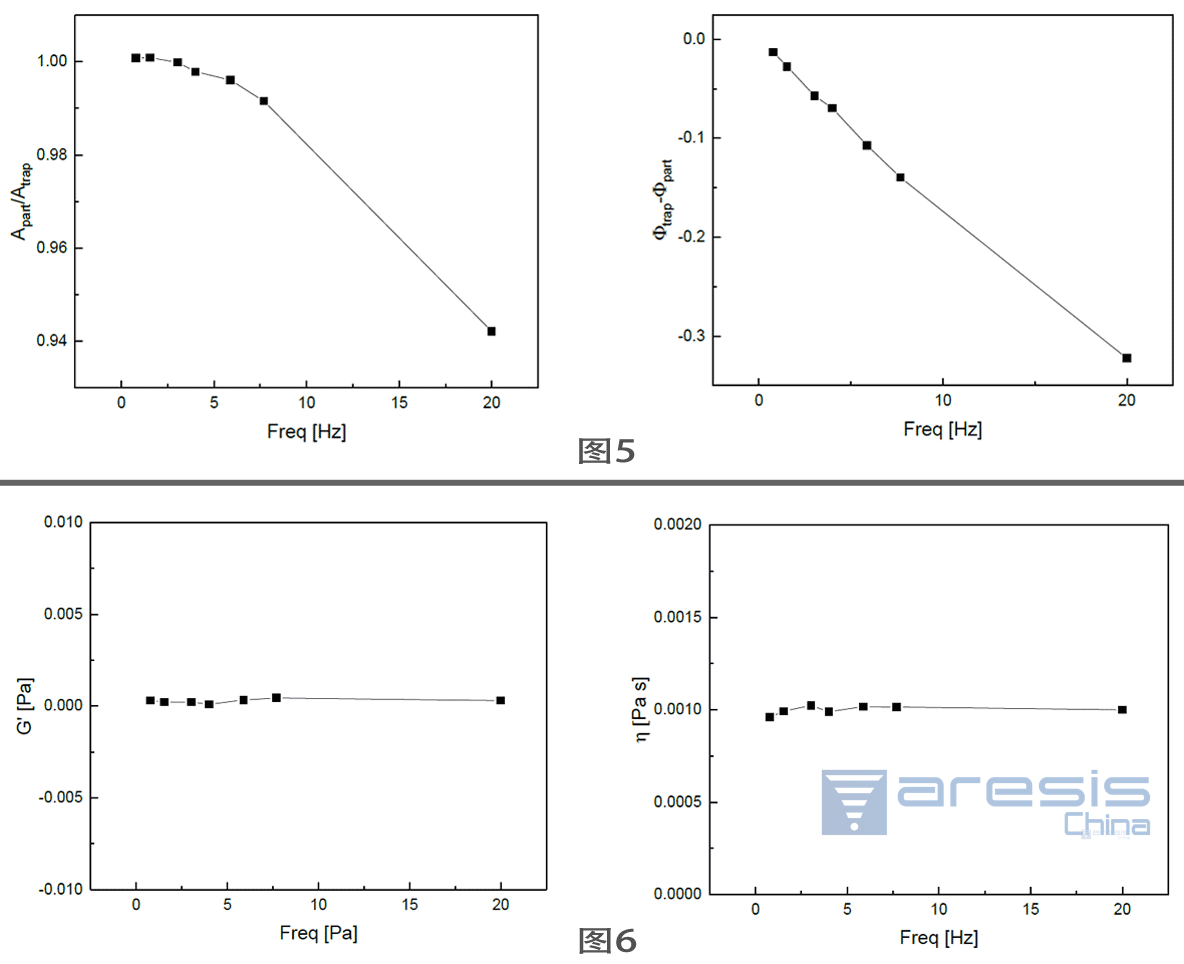

圖5. 純水振幅比和相位滯后與頻率的關系

圖6. 純水G’和粘度與頻率的關系



C-2. 多目標實時力譜測量
測試顆粒:二氧化硅,直徑2.5微米 / 實驗介質:水 / 力的產生:壓電位移臺-等速往復運動(頻率1 Hz,振幅22μm) / 數據采集頻率:200 fps

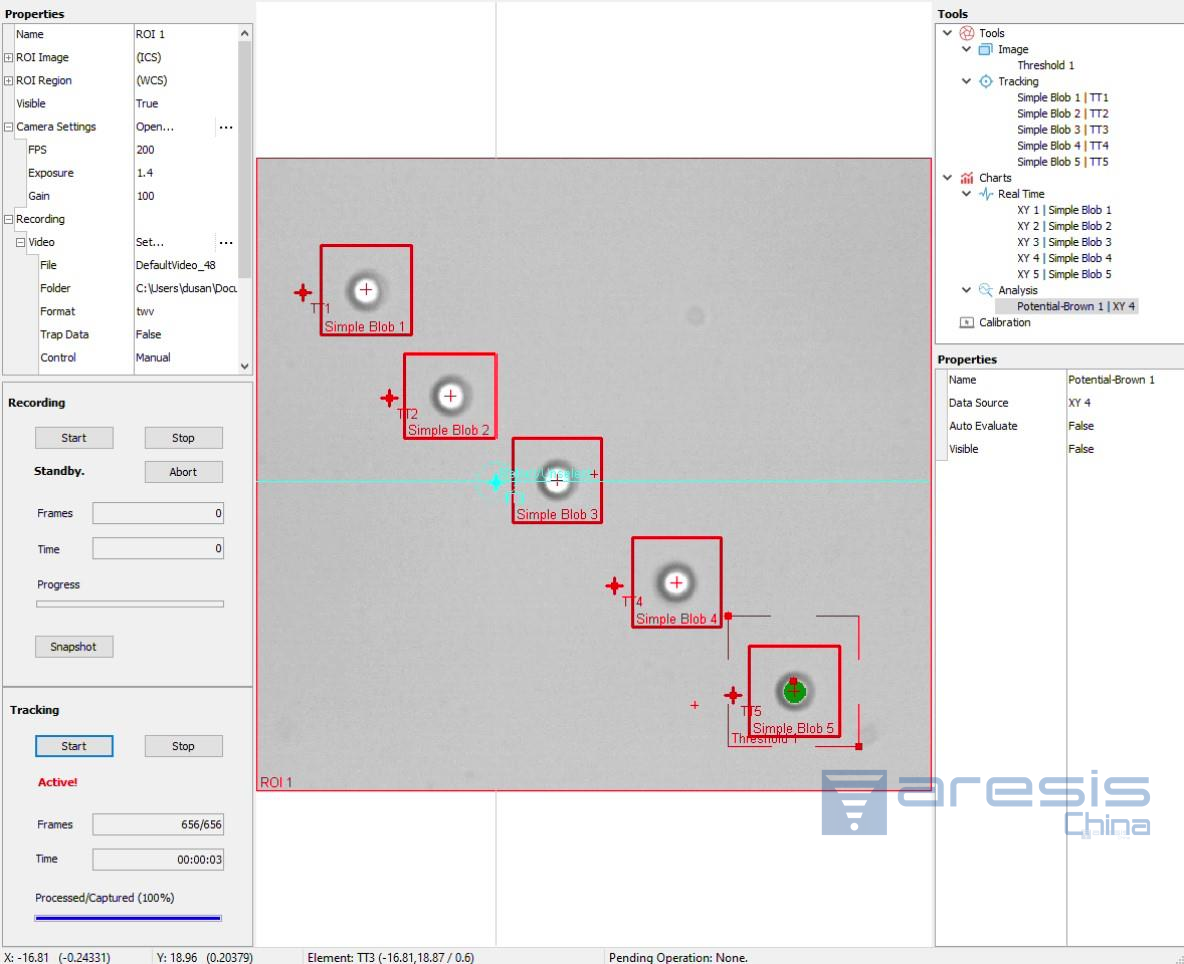

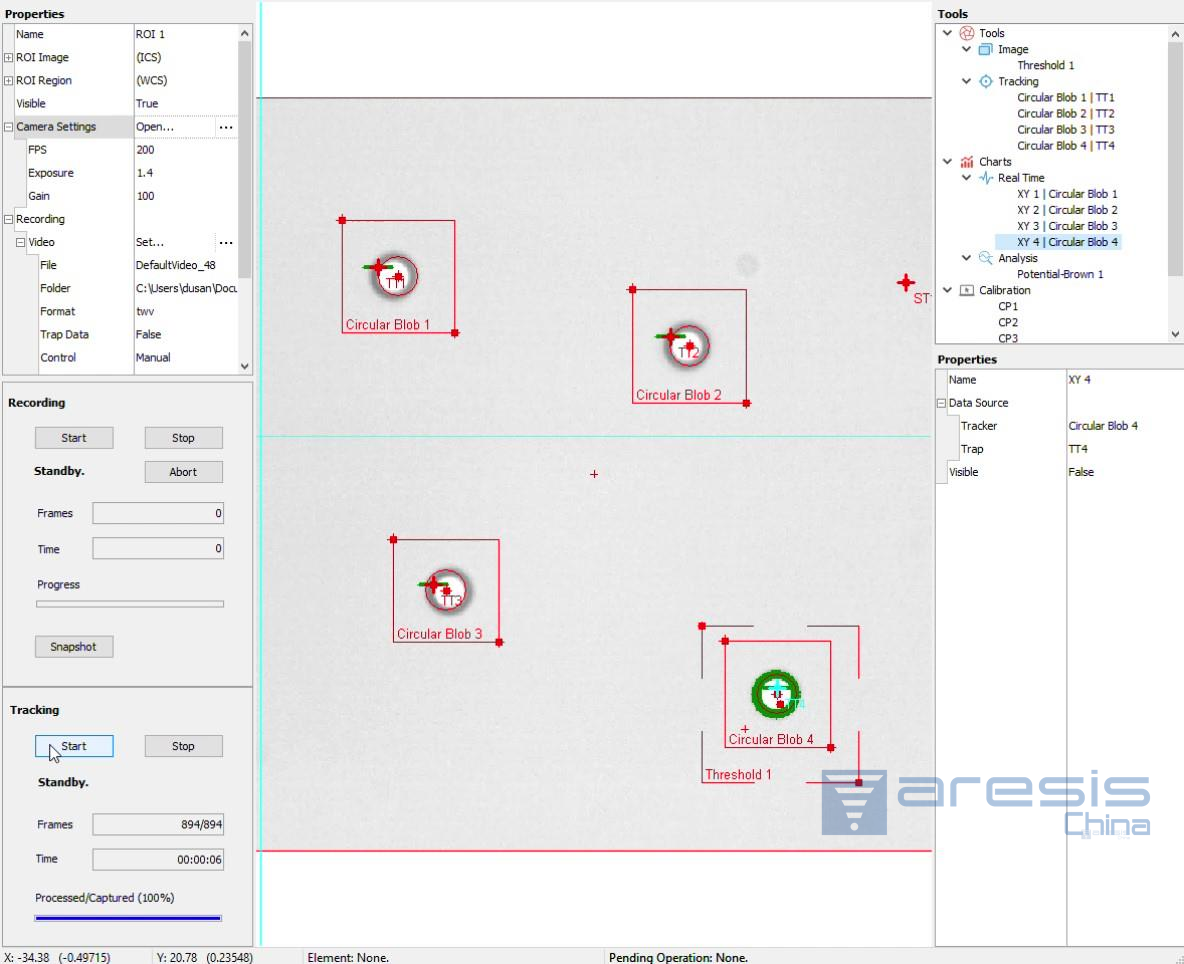

圖1. 多點測力快照

(可記錄視頻)

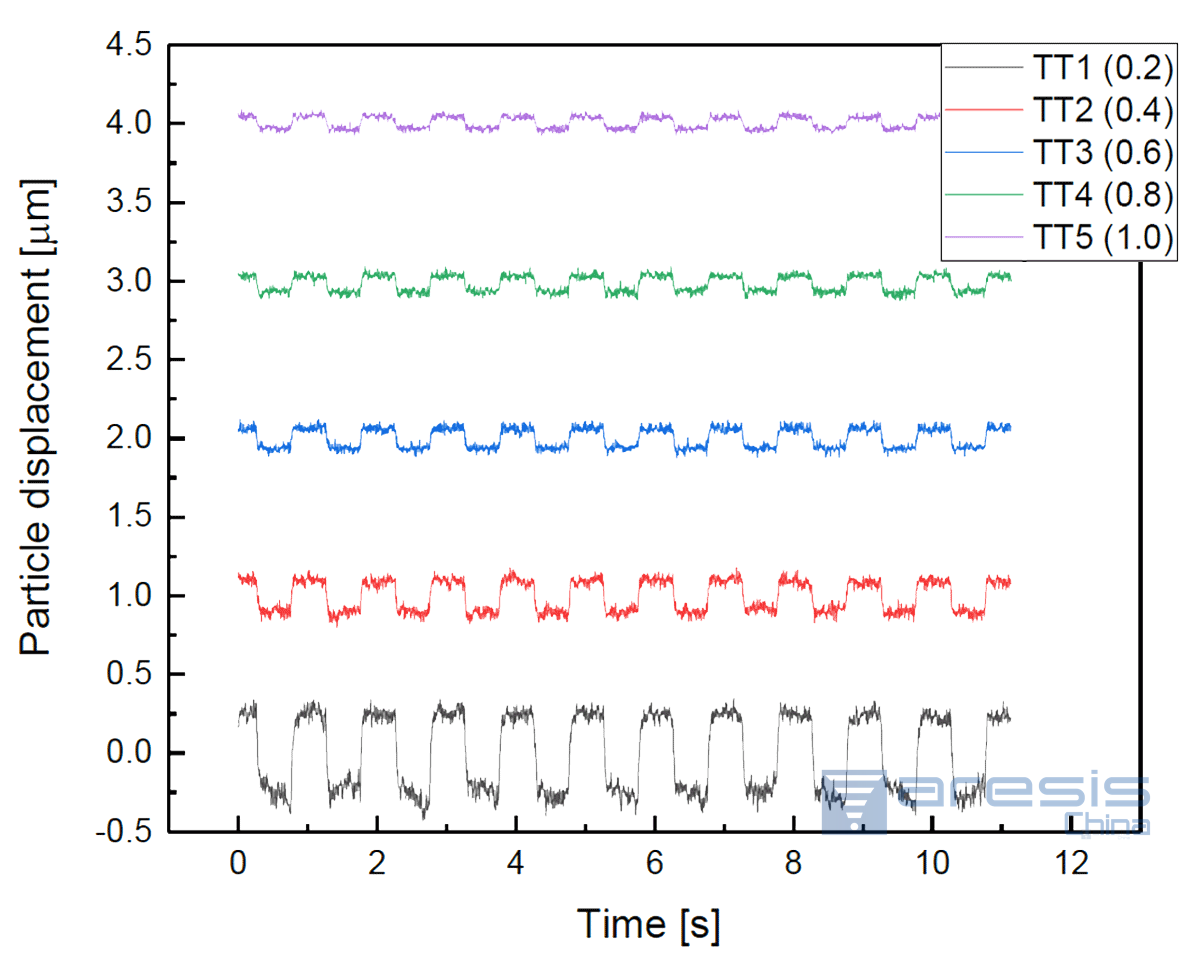

圖2. 被不同陷阱捕獲的粒子的跟蹤位置相對強度

可聯系我們查看更多圖例

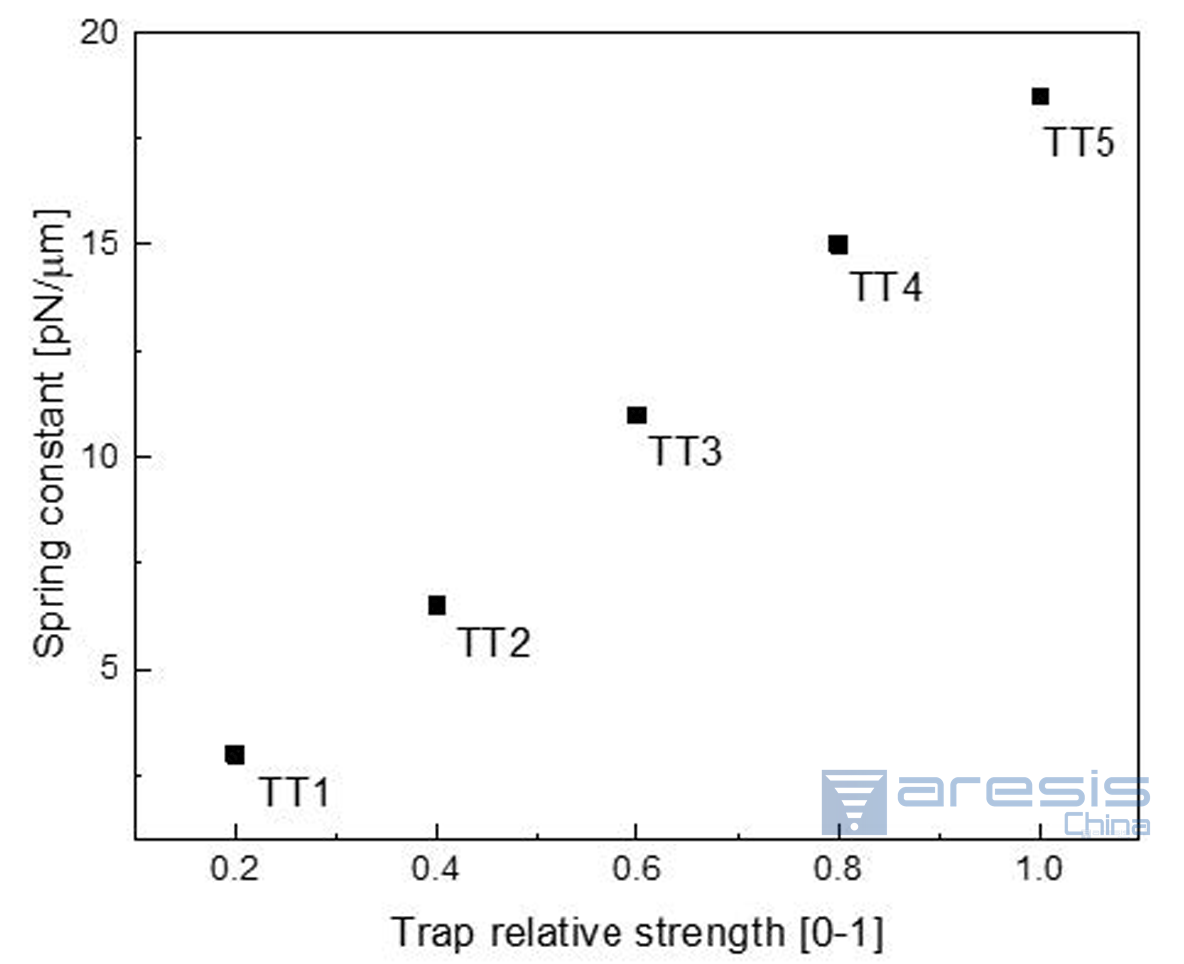

圖3. 光阱剛度系數與激光相對強度

同時測量5個光阱,并通過勢能圖工具計算

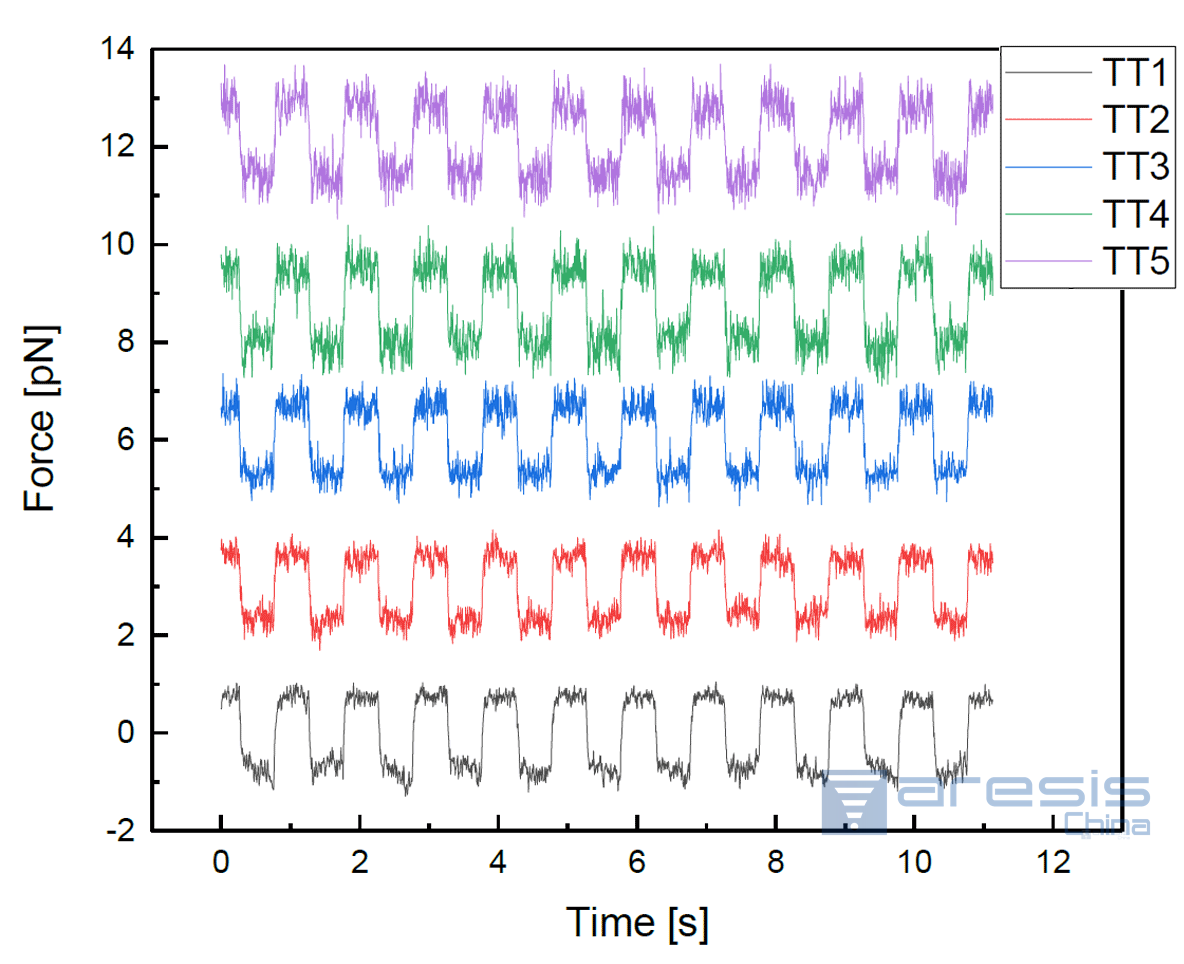

圖4. 作用于不同激光強度光阱捕獲的粒子的力

振幅約為1pN


C-3. 20fN超高分辨率的力--距離曲線測量
測試顆粒:二氧化硅,直徑2.5微米 / 測試介質:1%纖維素 / 力源:溶劑介導的粒子間相互作用 / 樣品采集:400 fps

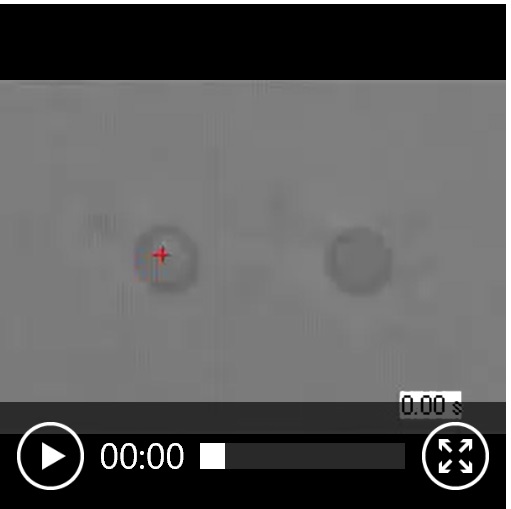

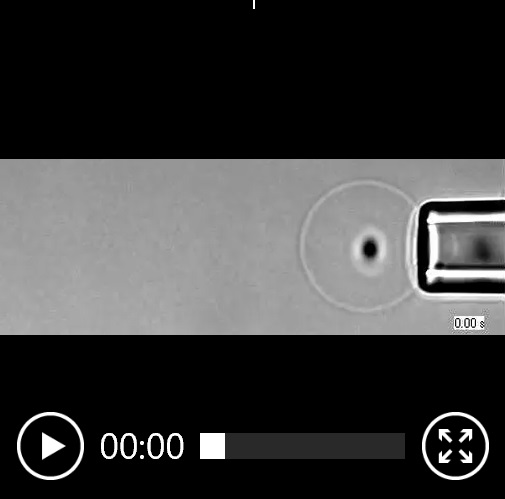

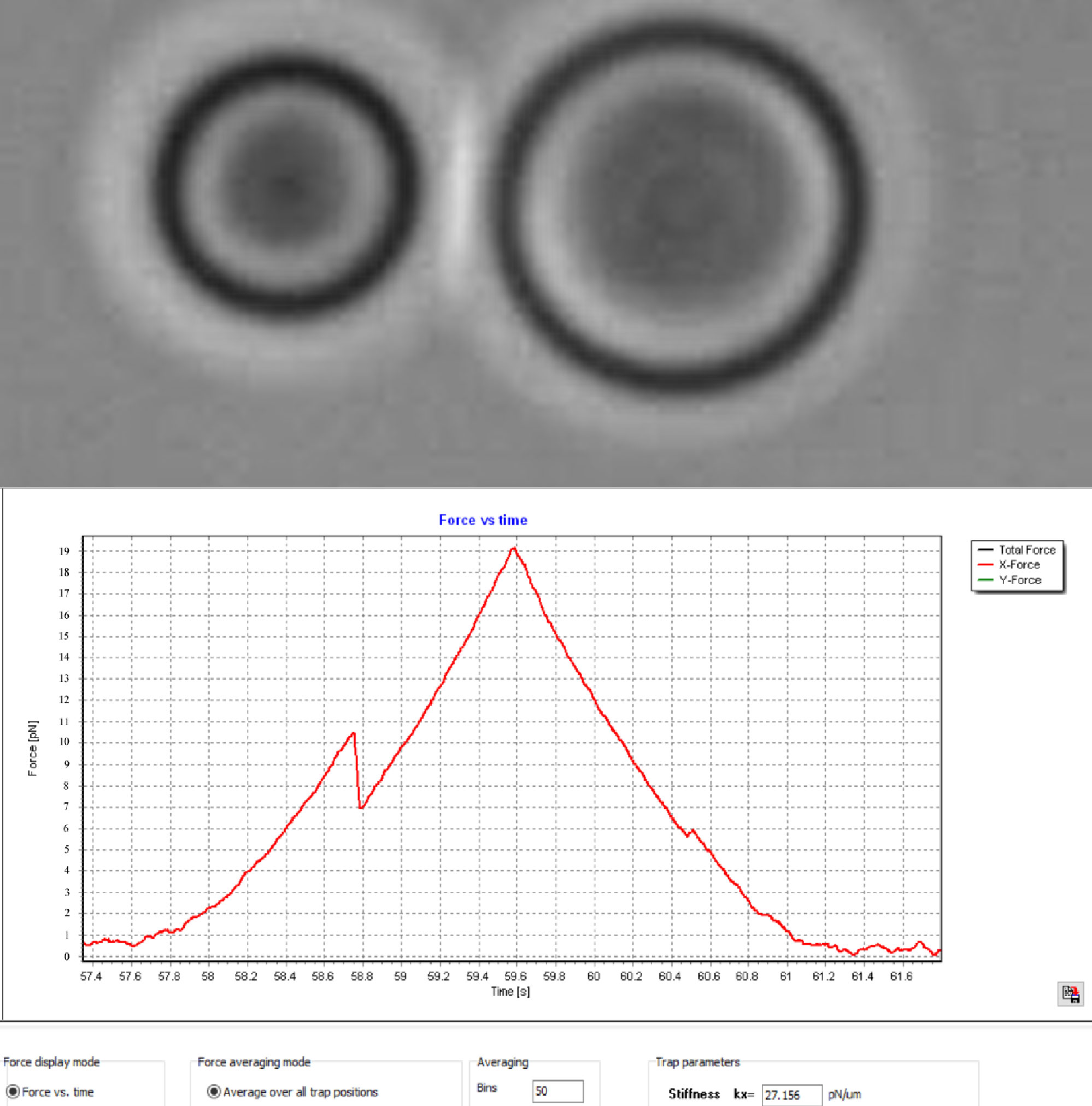

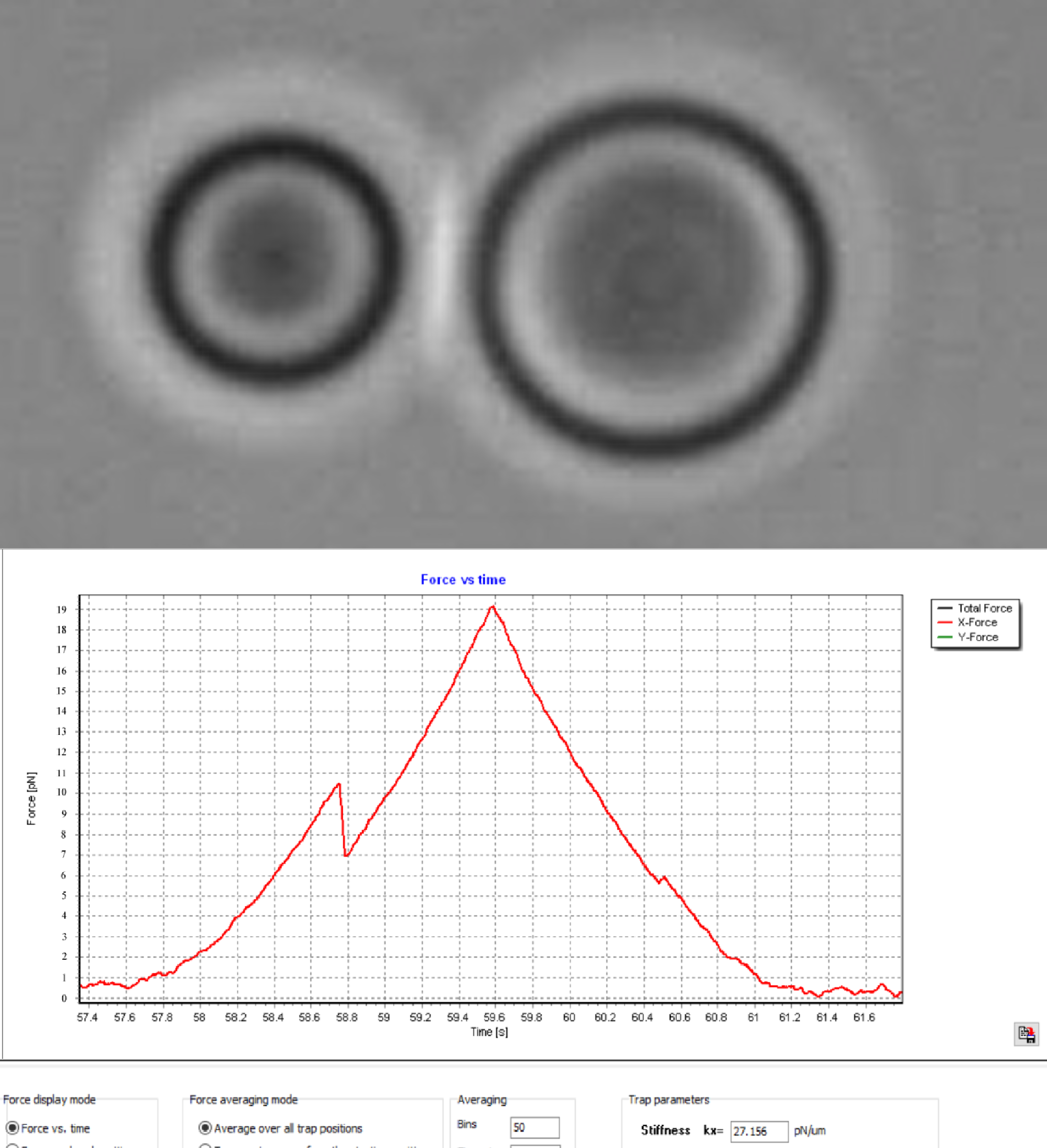

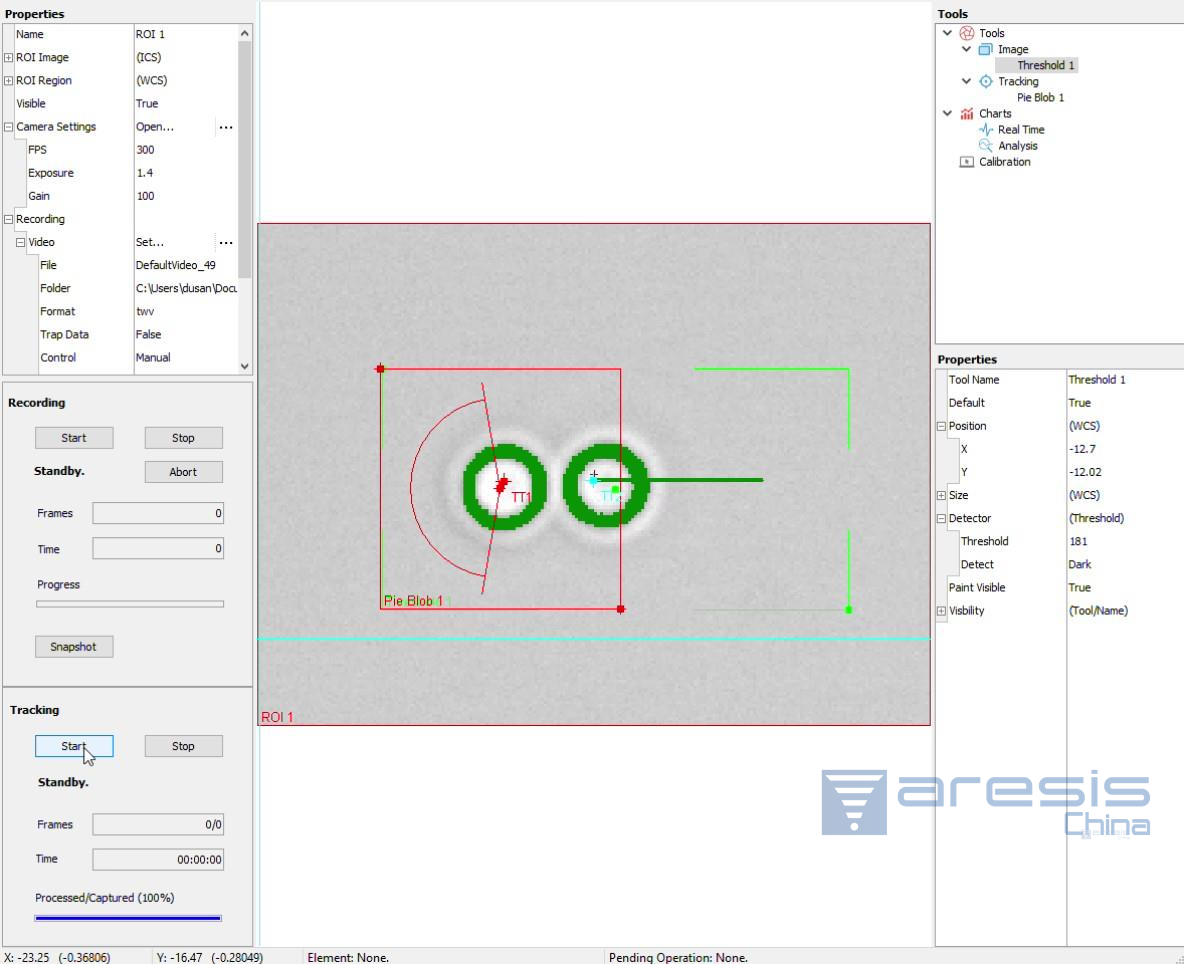

圖1. 力矩測量過程圖片

(可記錄視頻)

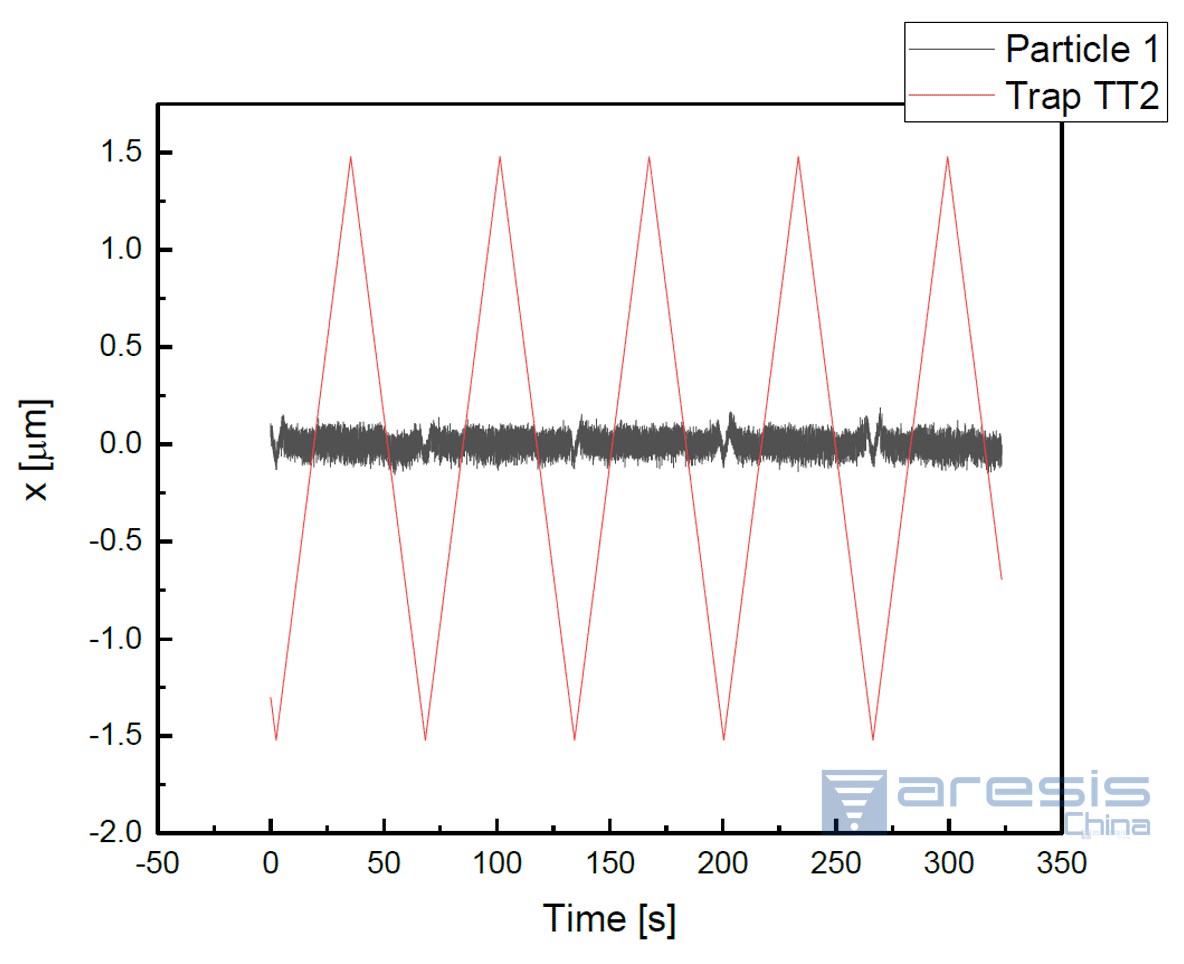

圖2. 靜止粒子的位置跟蹤數據

和光阱TT2的往復運動軌跡

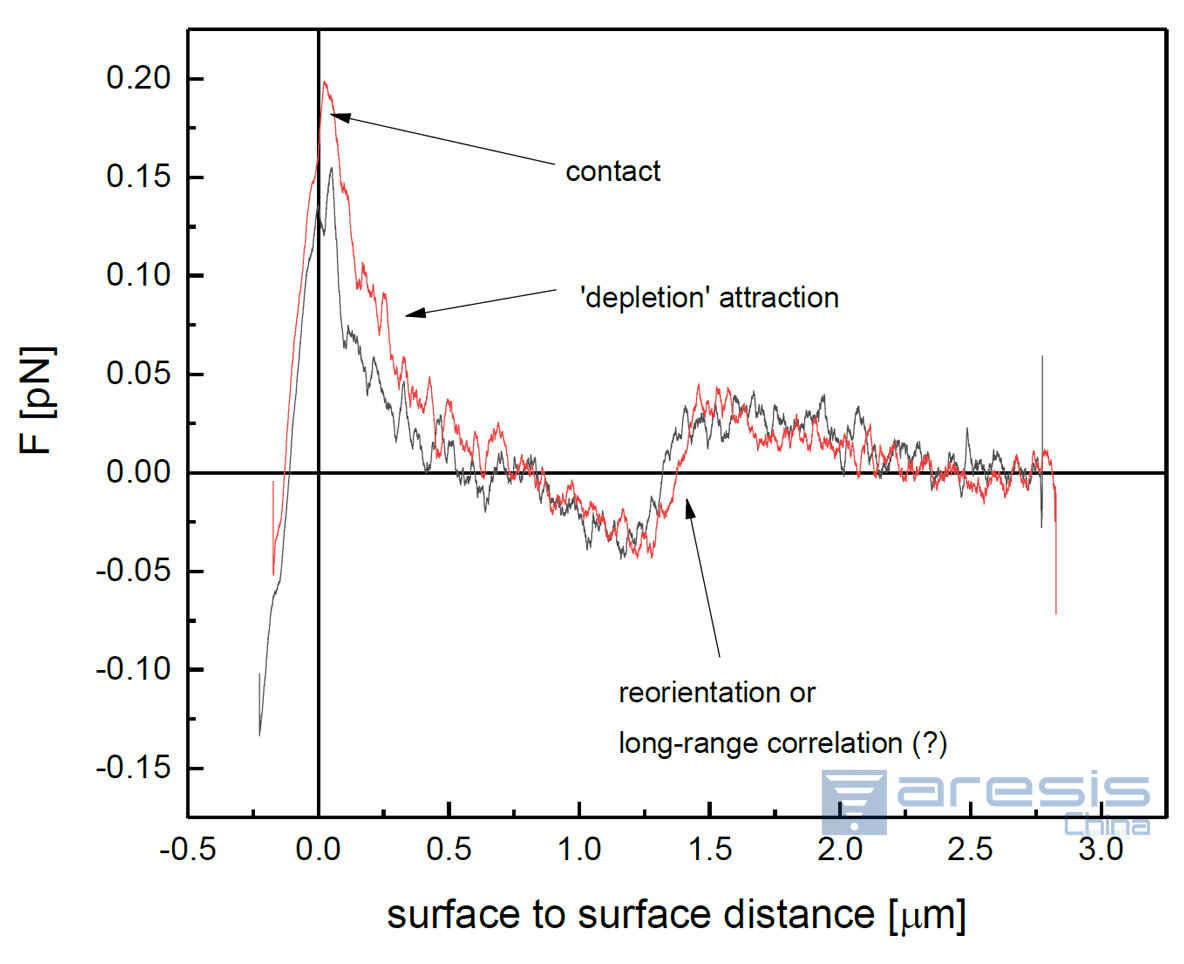

圖3. 復合溶劑對粒子間作用力的影響

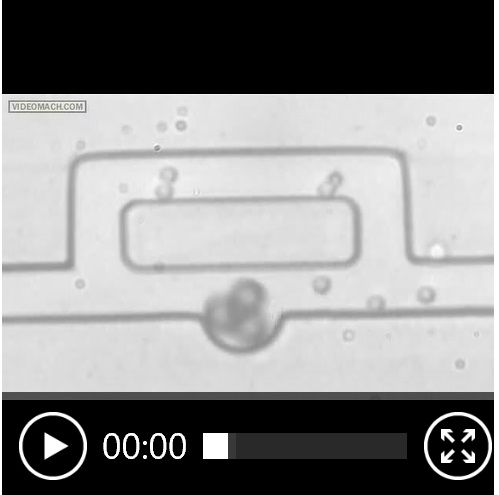

本實驗由ESSI.tech微流控系統輔助實現

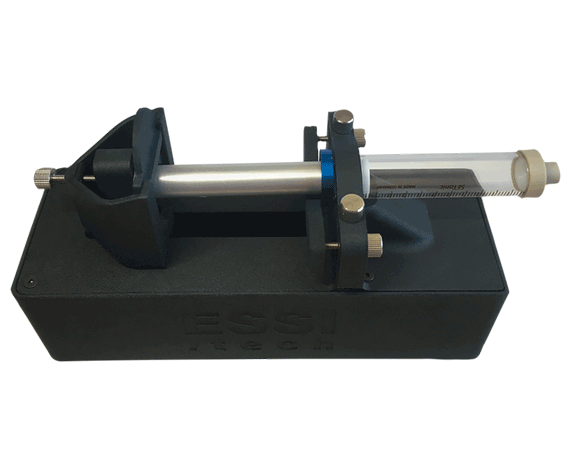

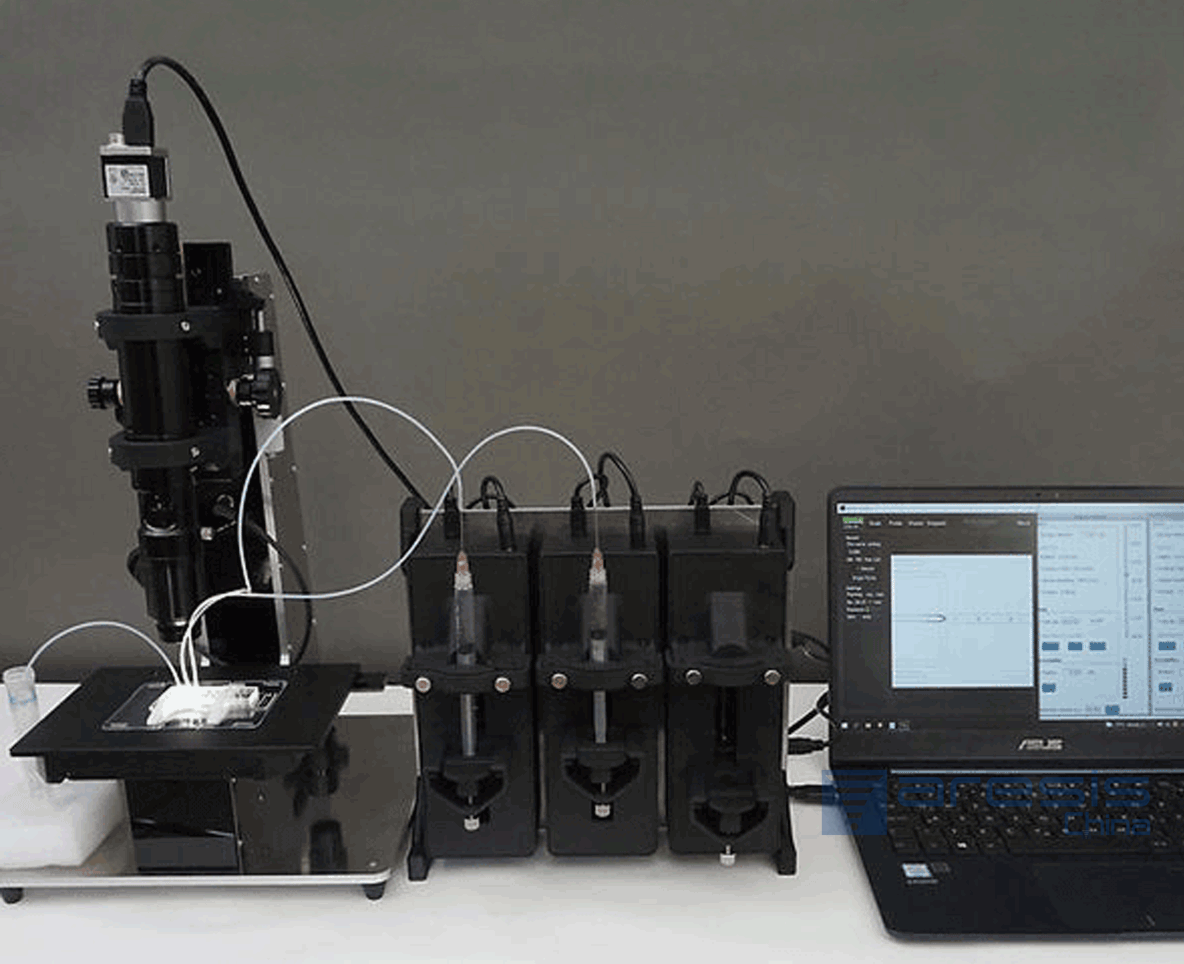

ESSI.tech 微流控注射泵+芯片

點此了解ESSI.tech微流控系統詳情



2.可靠的多樣化實驗解決方案

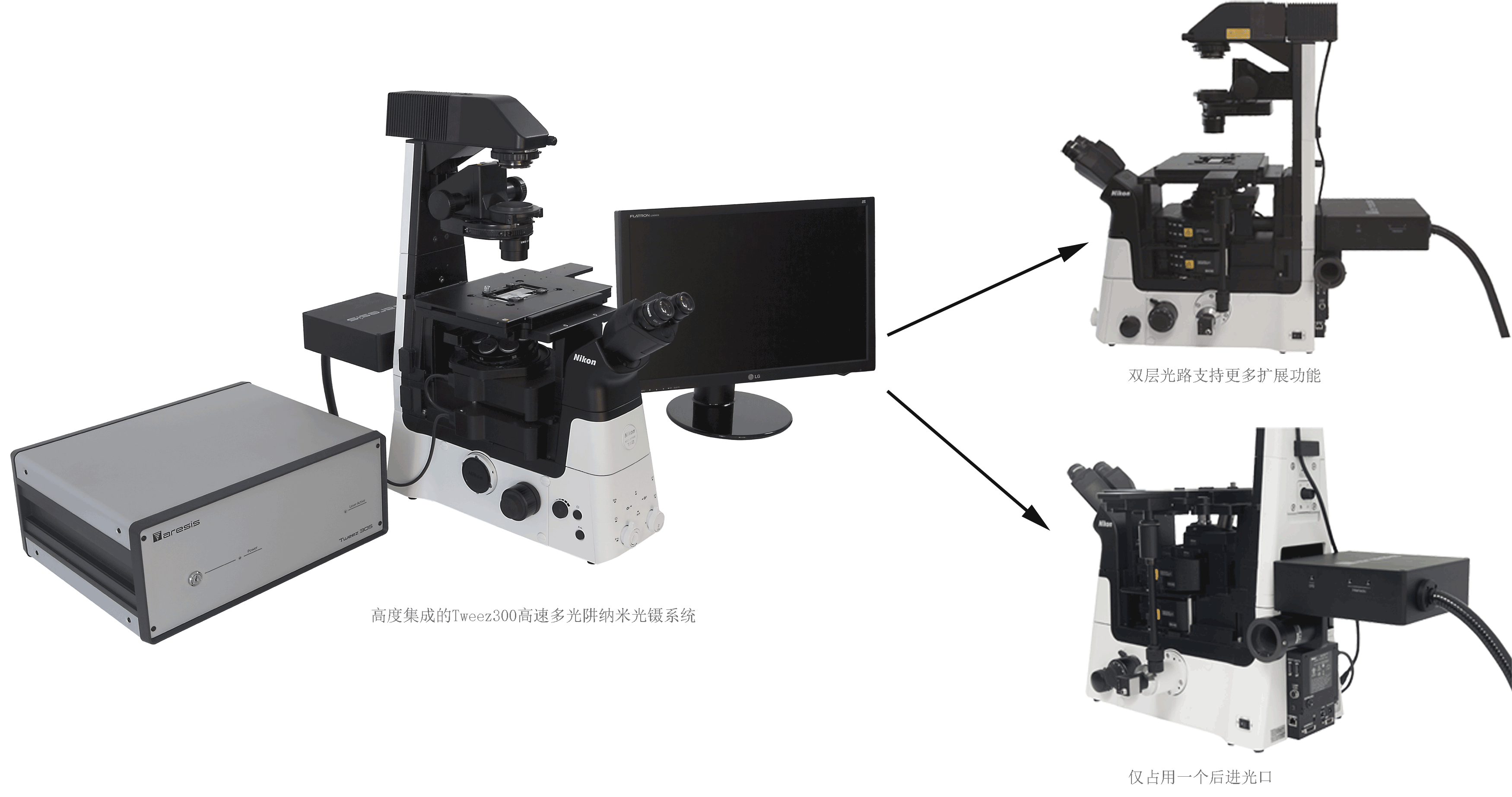

近20年光鑷研發與應用實踐的經驗積累,不斷提升設備穩定性與集成度,整套光鑷光路僅占用顯微鏡一個進光口位置,使各種復雜的多系統聯用成為可能



A.磁鑷/光鑷/共聚焦顯微成像聯用系統——單分子力譜測量的完美解決方案

光鑷具有技術成熟,操控靈活簡便精準,可實現多光阱獨立控制,測力精度高的特點,但同時要求樣品環境要單一清潔。而磁鑷則對于樣品環境的清潔度和環境復雜度有更好的容忍性,而且磁鑷可以轉動微球,通過力的變化判斷是否是真正的單分子測量過程。二者在應用中都有其獨特的優勢,二者的結合使得更多的實驗設計成為可能。而共聚焦成像模塊則為獲得更加清晰的3D層切圖像提供了便捷。

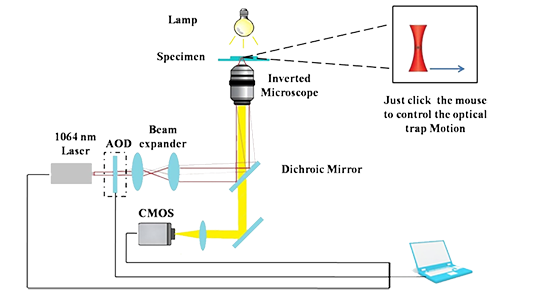

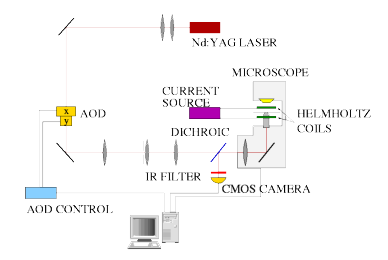

結構示意圖

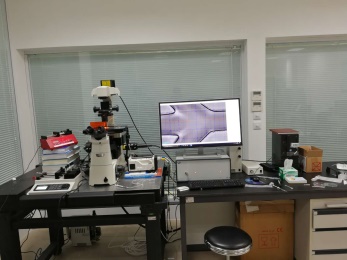

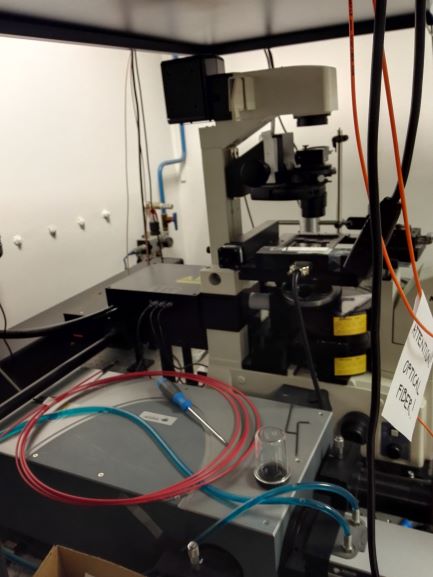

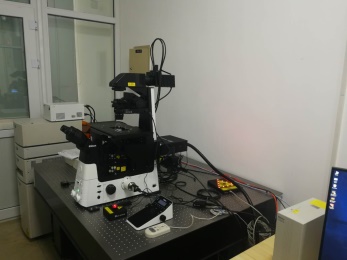

整套系統

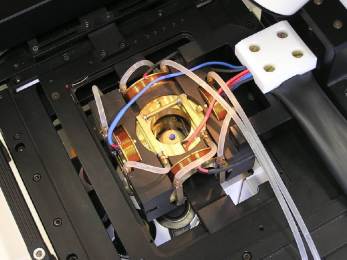

磁鑷細節

多種磁鑷裝置 多種磁鑷裝置

B.微流控/雙層光鑷/共聚焦顯微成像聯用系統——需要不同波長激光捕獲的應用解決方案

1064nm波長光鑷是當前適用性最廣的激光鑷系統,然而有些特殊樣品材料會對1064nm產生強烈的吸收,或者1064nm的光散射會影響實驗中其它數據的探測結果。此時我們就需要其它波長的激光作為捕獲激光,比如470nm,488nm,532nm,633nm等等。雙層光鑷系統耦合了1064nm激光光鑷和其它波長激光光鑷,二者光路完美結合,互不干擾,且即可獨立控制,又可協同工作。在科研實踐中具有獨特的價值。而全內反射成像提供了可以突破光學分辨率極限的實驗觀察手段,激光共聚焦成像測提供了非常好的3D層切成像分辨率,可以更好的輔助完成數據的高質量獲取。

兩層光鑷與共聚焦聯用的復雜系統

C.微流控/全內反射成像/暗場/寬場熒光及多相機聯用光鑷系統——需要超分辨成像的應用解決方案

微流控試驗系統具有易于控制,樣品消耗量低,樣品制備便捷等特點,在基于液相介質或者液相樣品的實驗中具有廣泛的應用性。微流控進樣系統或者微流控反應體系與光鑷的結合已經廣為人知。當前的主要問題在于微流控芯片的溫度耐受性不高,芯片厚度較厚,不利于樣品的精細觀察與特殊要求實驗的完成。石英或者玻璃芯片雖然更加堅固,厚度非常薄,是各種實驗的首選,然而價格不菲,且定制費用昂貴,屬貴族型實驗耗材,不利于推廣?,F(xiàn)在提供價格經濟實惠的玻璃石英微流控芯片,采用新型制作工藝,支持圖樣定制服務,切實解決此問題。 暗場成像是一種觀察幾十納米尺度樣品的低成本,無標記觀察模式。然而如果用普通PDMS微流控芯片,因?yàn)榫酃馄鞴ぷ骶嚯x的原因,只能使用干式暗場聚光器,無法形成完全的暗場觀察,圖像對比度非常不好。使用玻璃石英微流控芯片則完全不存在此類問題。既可以更好的操控實驗,又可以更好的觀察實驗結果。 全內反射成像/寬場熒光成像模塊可以使得實驗觀察模式多樣化,有助于更好的分析實驗結果。

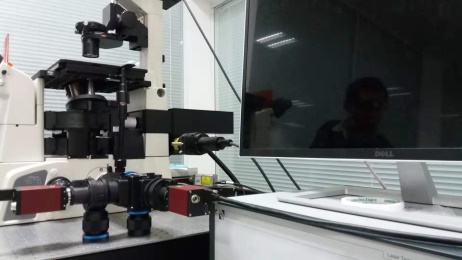

全內反射成像/暗場/寬場熒光及多相機聯用光鑷系統

微流控/全內反射成像/暗場/寬場熒光及多相機聯用光鑷系統

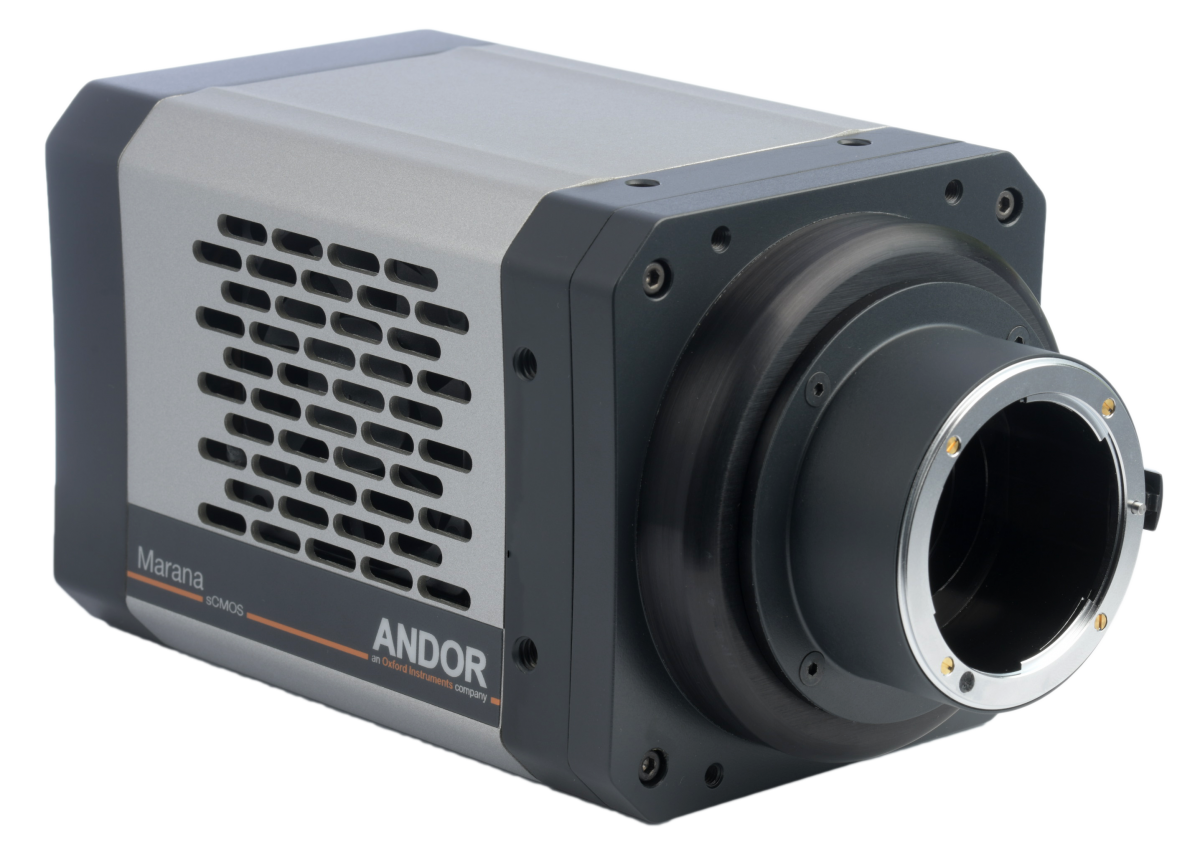

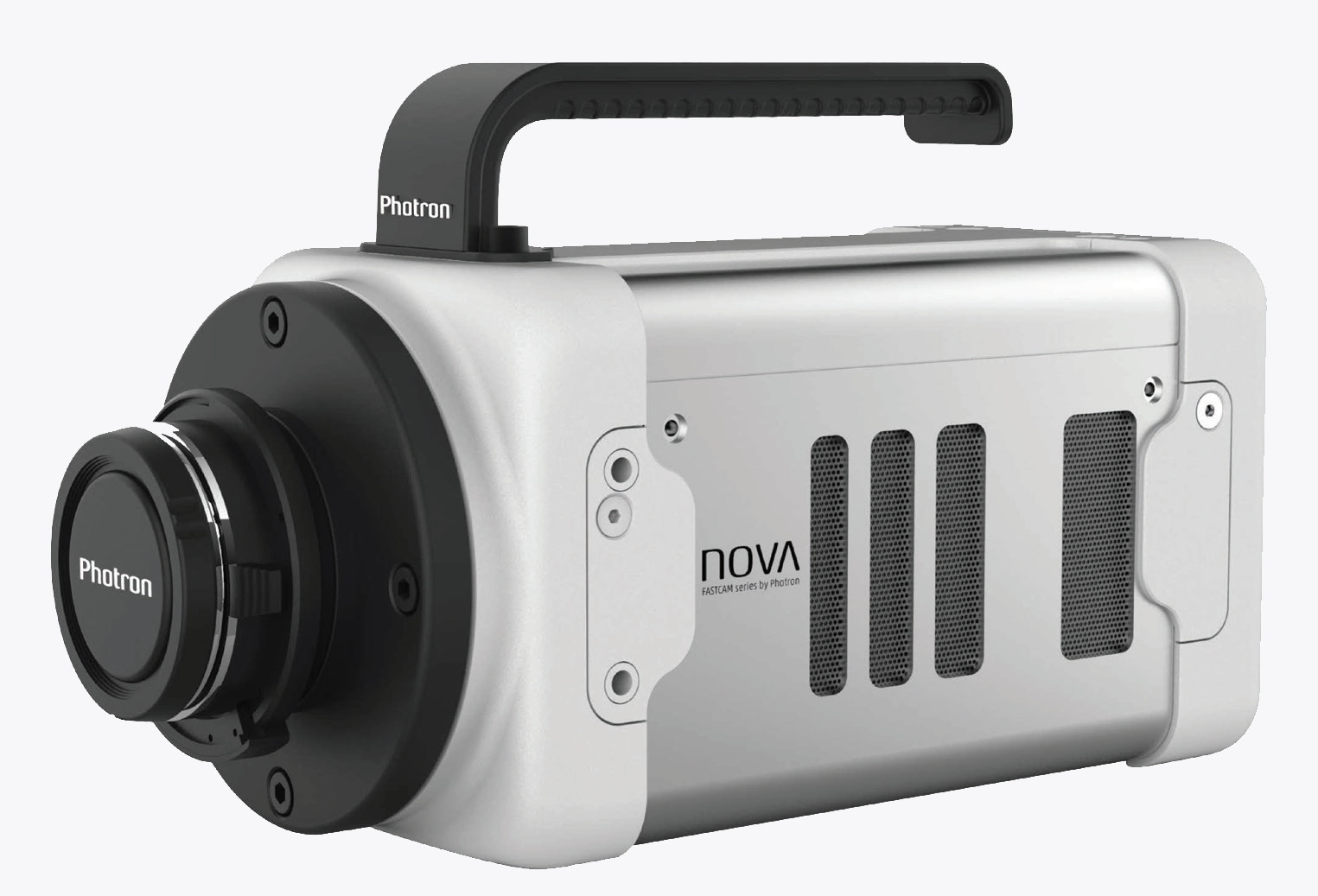

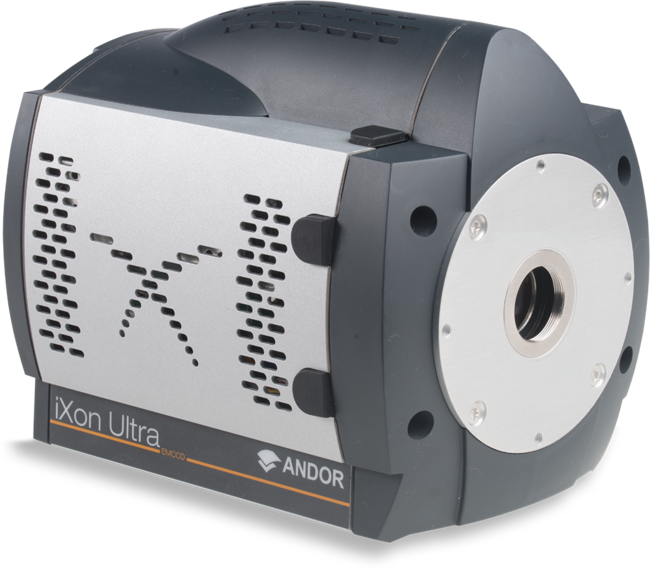

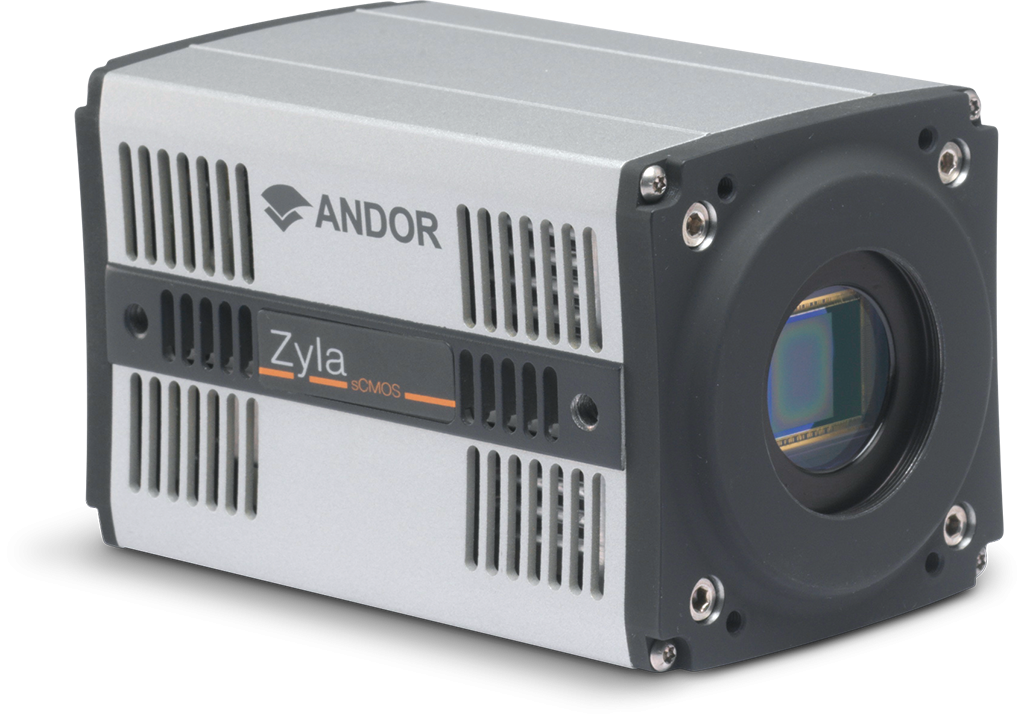

D.支持sCMOS,emCCD相機和各種高速相機

高靈敏相機有助于弱熒光信號的采集,而高速相機甚至支持以百KHz的幀速觀察各種真正意義上的快速過程。

E.真空樣品腔/光鑷適配系統——固體顆粒真空腔中捕獲,或者原子捕獲應用解決方案

當前光鑷技術的應用越來越廣泛,已經從捕獲操控細胞,透明微球,氣溶膠顆粒,發展到了空氣中的固體顆粒和冷原子領域。對于后兩個領域,是在空氣甚至真空中捕獲物質,光力捕獲往往只是一個大型實驗裝置的一部分,此時如何將光鑷整合進整個實驗裝置就成為問題的關鍵之一。Tweez系列光鑷可以方便的整合進任何其他的大型科學實驗裝置。只需要一個光學窗口,用戶就可以盡情使用高度集成化與自動化的商業化光學捕獲技術。而且Tweez光鑷具有眾多的控制與同步以及輸入輸出端口,可以與現有實驗裝置進行各種數據通訊與協同控制,使之成為一個整體。

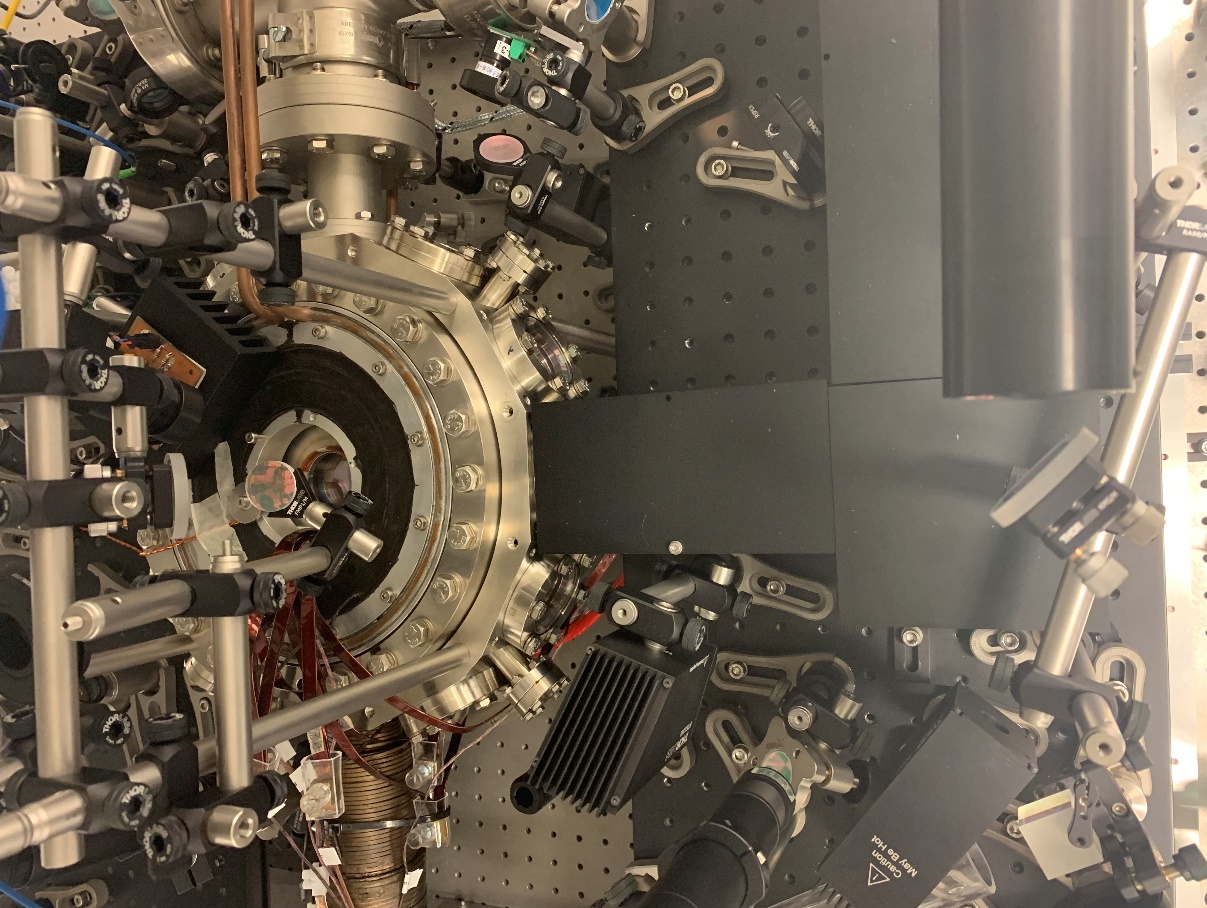

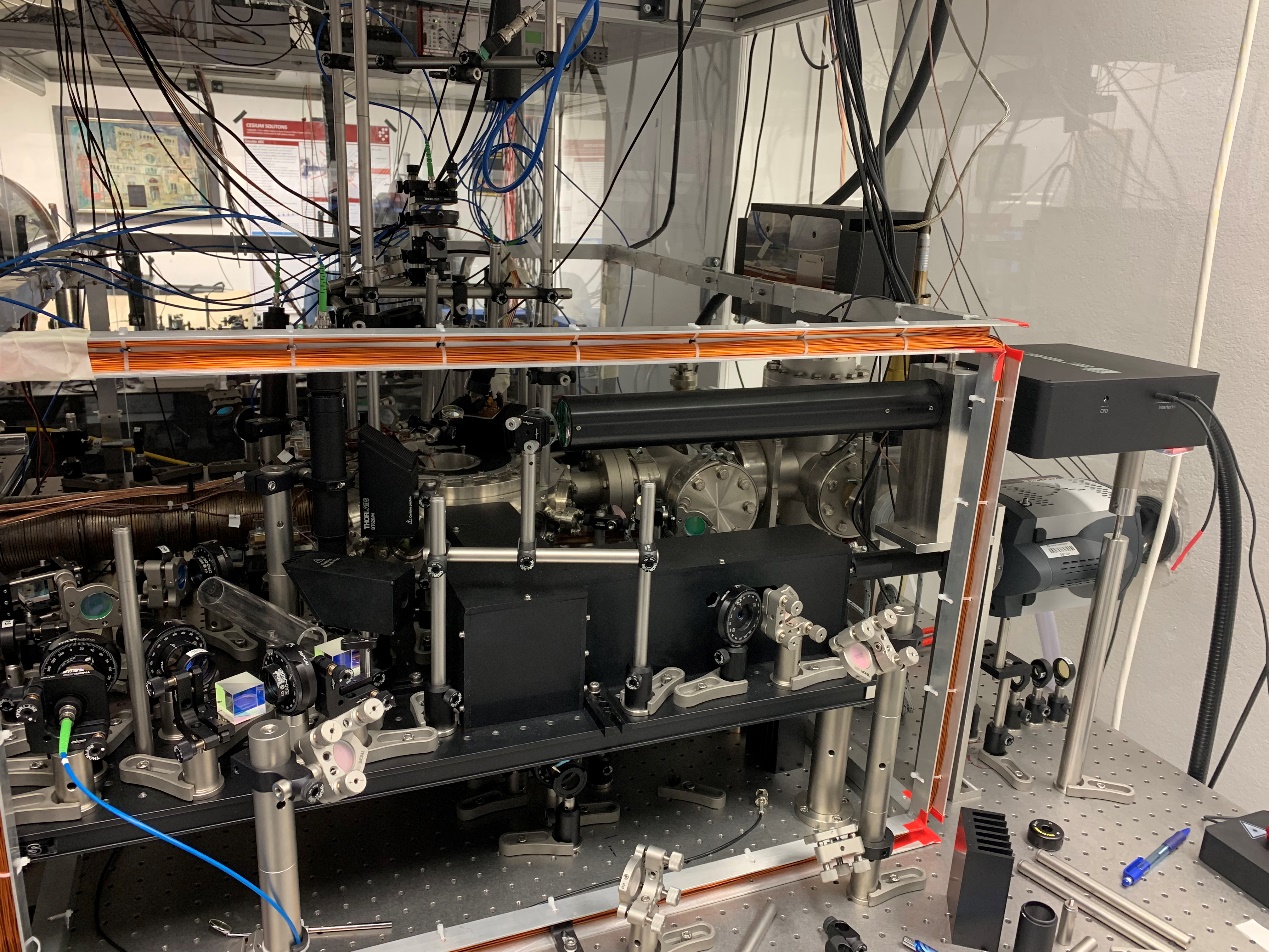

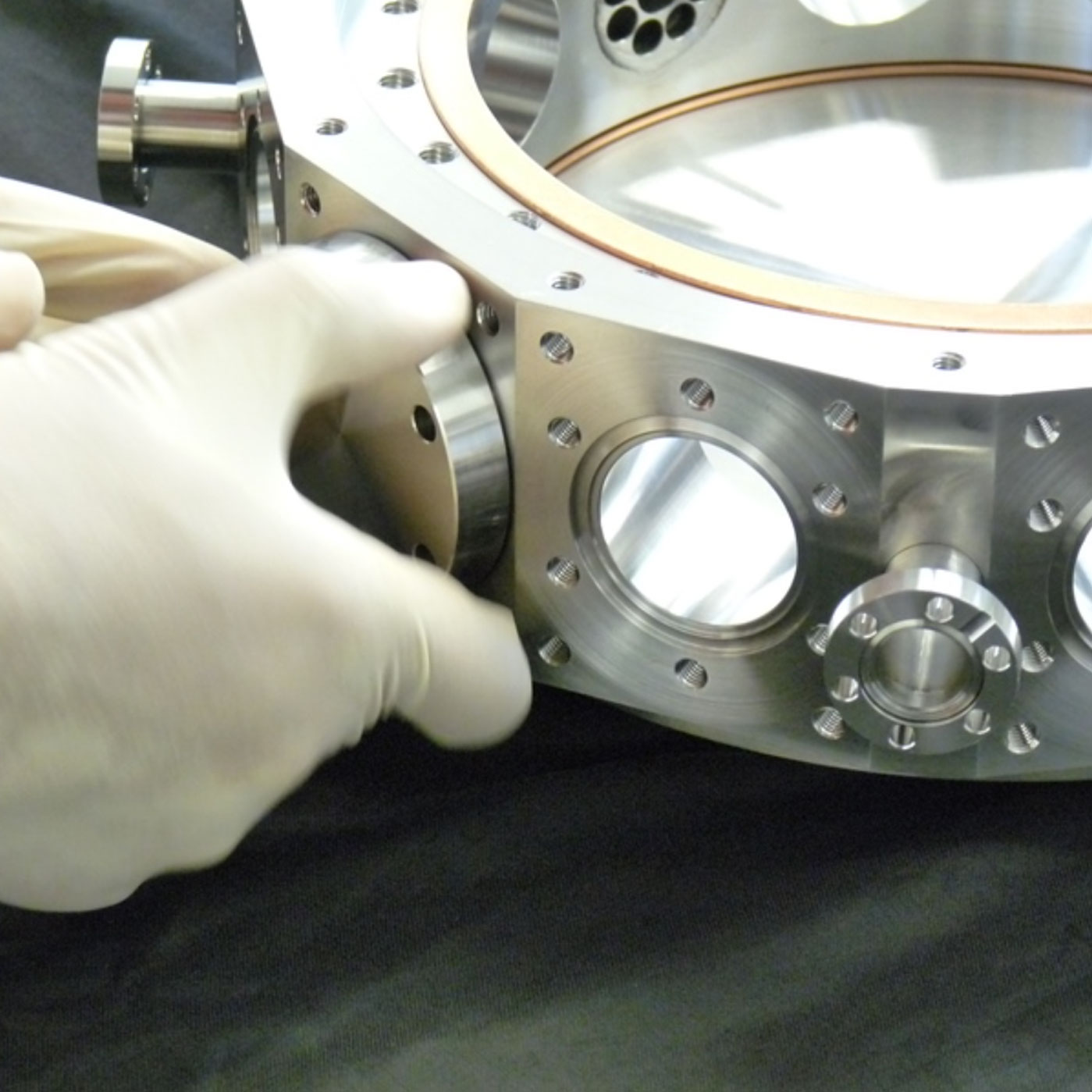

整合光鑷后的真空樣品腔實驗裝置

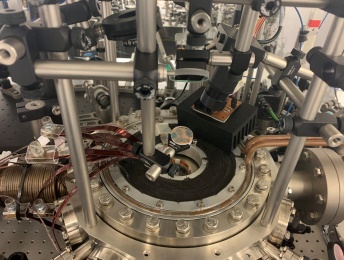

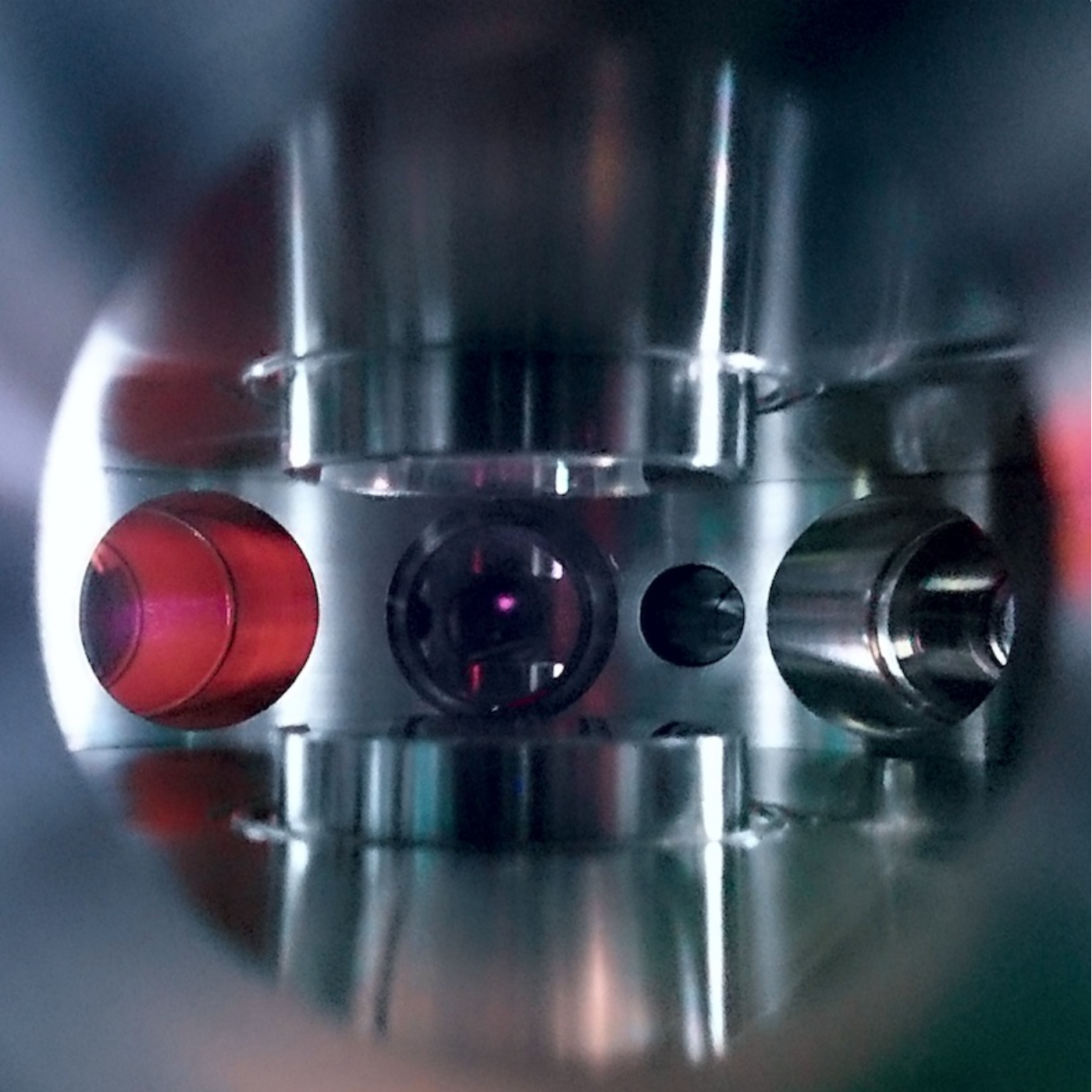

光鑷接入細節(側視圖) 光鑷接入細節(俯視圖)




3.適配各種實驗場景的樣品室與樣品進樣系統

A.氣溶膠樣品室


水封/石英材質/全透明

具備進樣口,氣壓平衡口,以及多個環境控制口

通道寬度3/5/10/15mm(更多規格需定制)

通道深度100/200/500/1000μm(更多規格需定制)

提供圖案定制服務

B.多次重復使用液相樣品室(可半永久性封存)


石英材質/全透明

通道寬度50/80/100/150/200/500微米(更多規格需定制)

通道深度100/200/500/1000μm(更多規格需定制)

提供圖案定制服務






4.高效微流控進樣方案

高精度數字注射泵進樣,一次實驗僅需20微升樣品。多進一出石英材質全透明微流控芯片:通道寬度50/80/100/150/200/500微米(更多規格需定制)通道深度100/200/500/1000微米(更多規格需定制)提供圖案定制服務。

高精度單通道注射泵

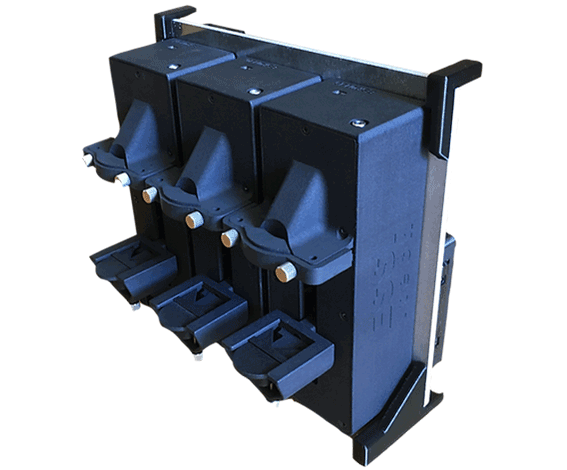

高精度多通道注射泵

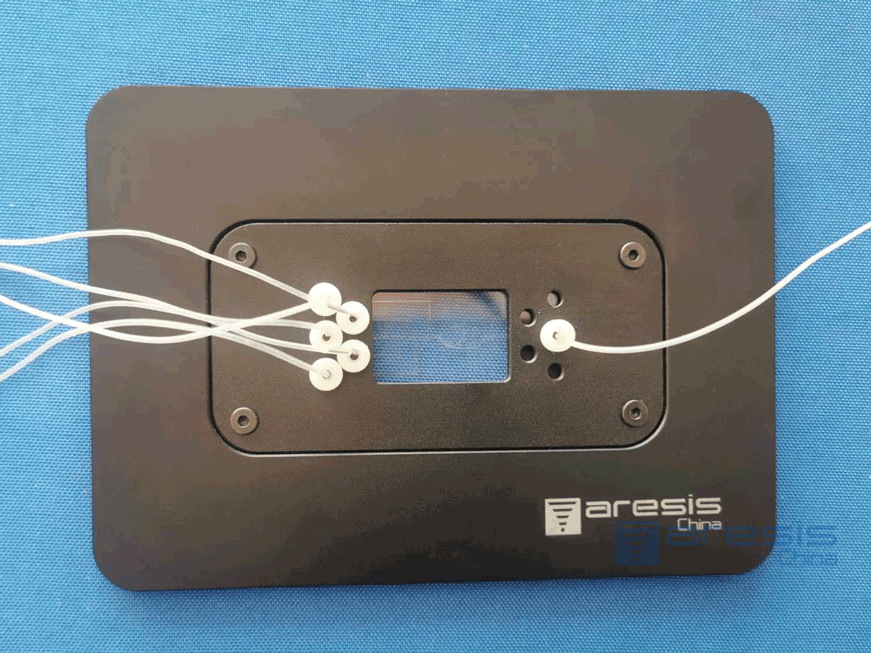

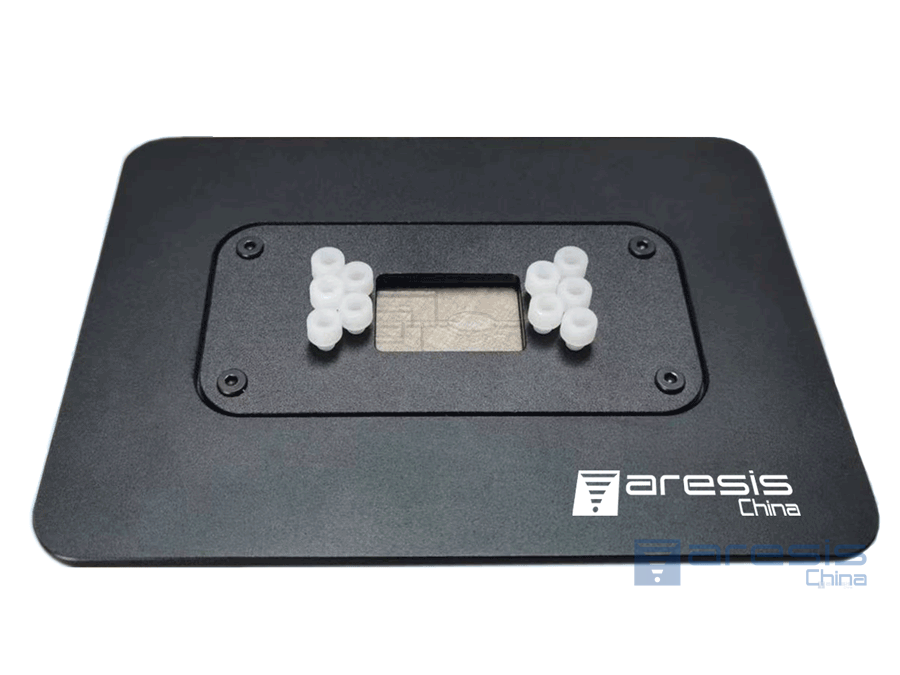

微流控芯片適配托盤




5.多重保障,輕松完成實驗

xyz全電動載物臺,精準導航

Xyz三向電動位移臺,可編程,可尋址

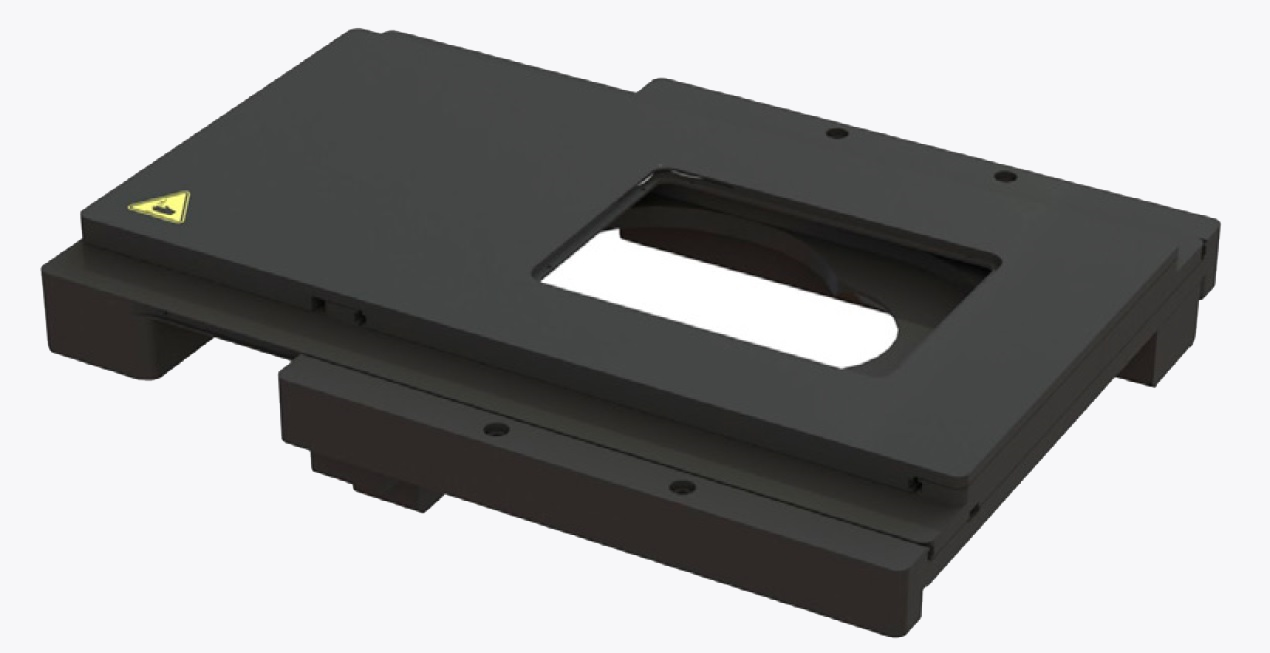

高精度電動位移臺

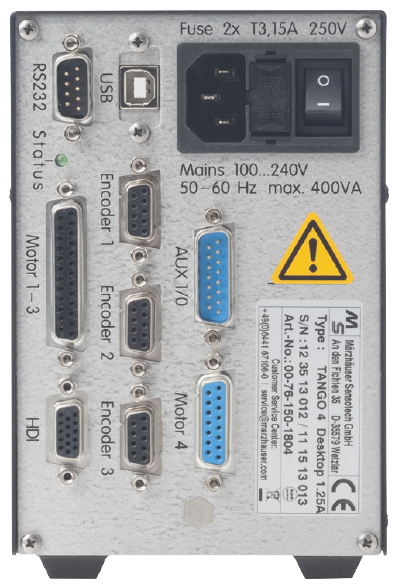

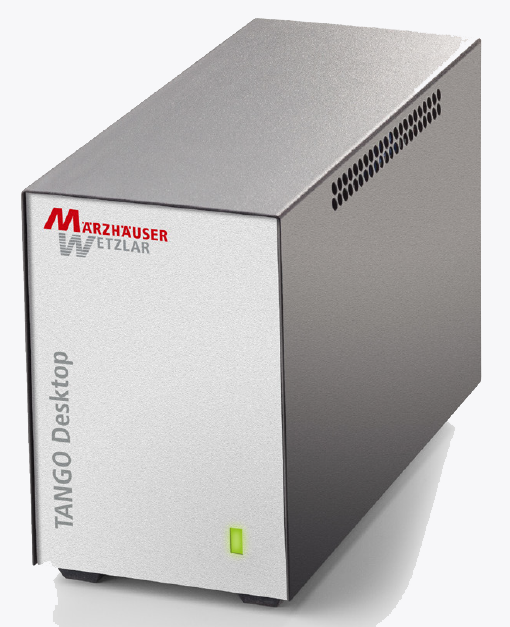

位移臺控制器(背面) 控制器(正面)

高穩定性減震措施,保證力學測量穩定性

主被動結合減震系統;隨機被動減震臺顯微鏡主機用(或者光學平臺框架)

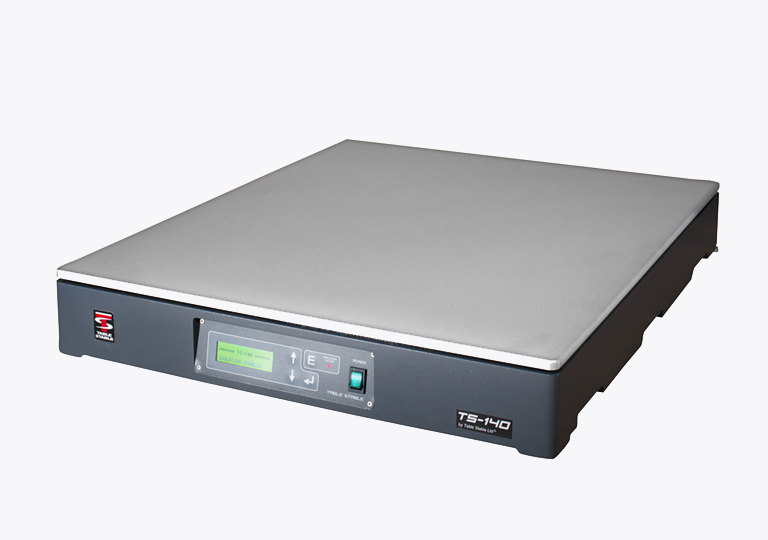

桌面主動隔震臺

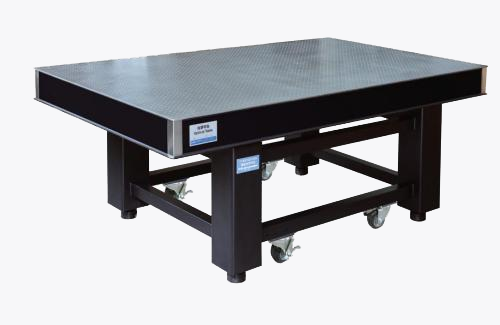

系統隔震光學平臺
