測量設置

?  測試顆粒：二氧化硅，直徑2.5微米

?  實驗介質：1%纖維素溶液

?  數據采集頻率：200 fps

?  流變頻率范圍和振幅：0.8 Hz–20 Hz，1μm

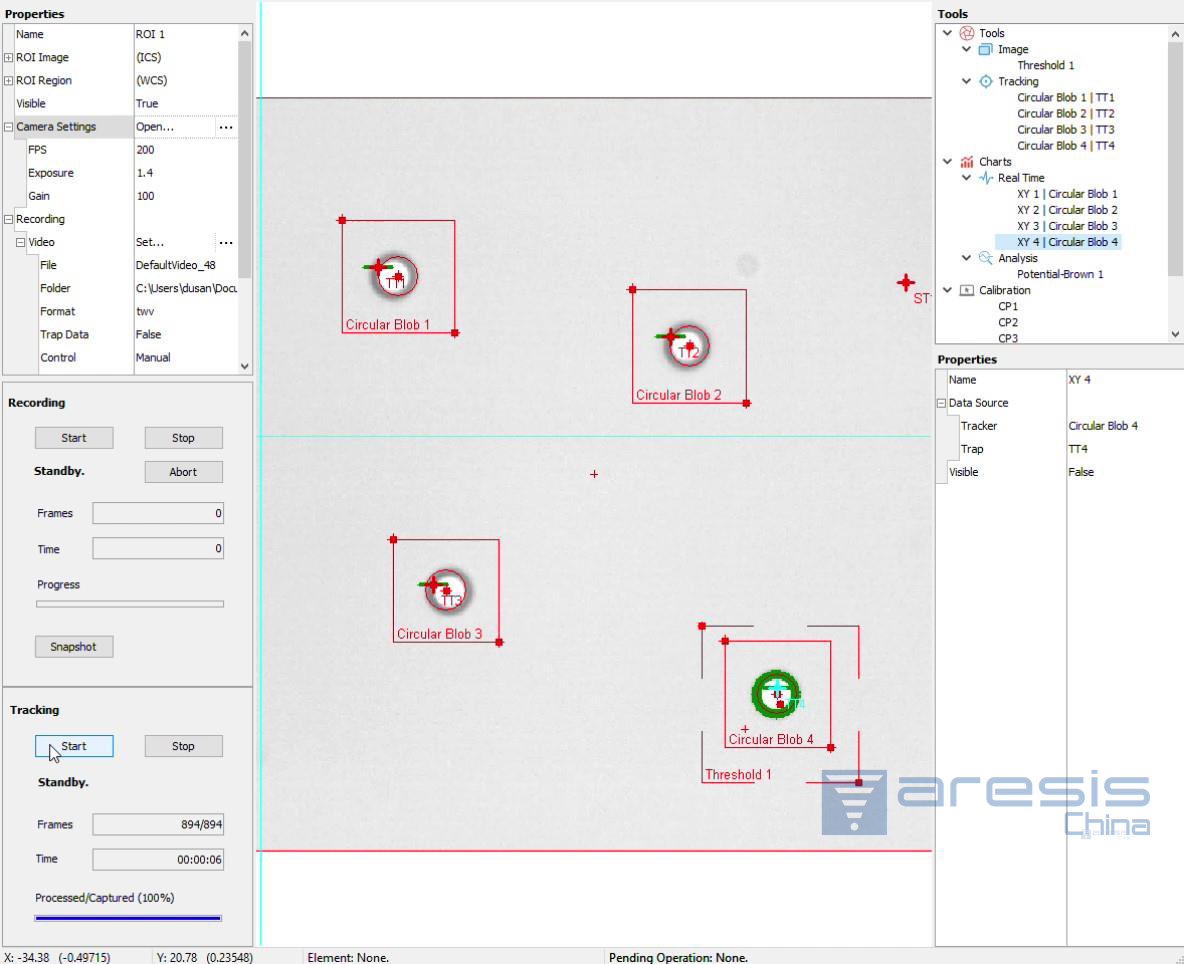

圖1. 微流變測量圖片（可記錄視頻）

實驗方法

?   將每個測試粒子放置在目標位置，并分配一個用戶生成的具有所需頻率和振幅的振蕩運動模式，

?   通過啟動Tweez跟蹤過程進行測量，

?   實時提供低采樣率測量預覽，以保證測量過程（即可能的漂移、不必要的物體干擾——細菌等），

?   停止Tweez后，可獲得全采樣率測量結果跟蹤過程（無需視頻錄制和后處理），

?   測量數據集保存在格式化文本文件中，可通過以下方式進行分析：任何商用數據分析軟件包（MathLabTM、OriginTM等）

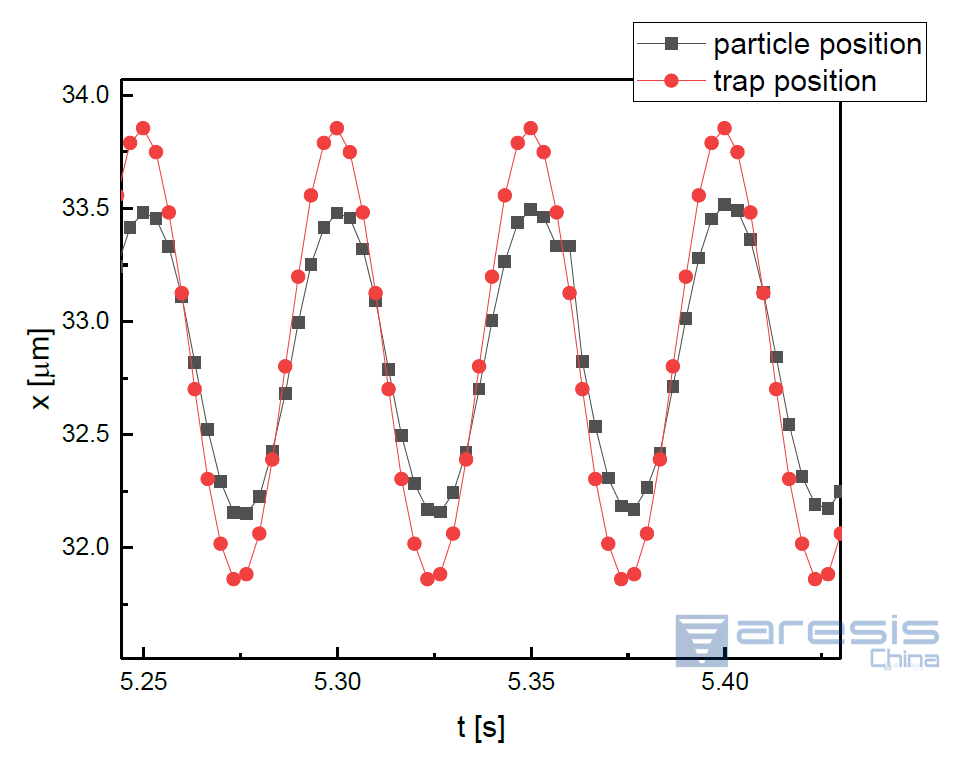

圖2. 典型數據集：光阱位置和跟蹤粒子位置

實驗結果

?   測試粒子響應（圖3）

?   計算流變數據（圖4）

?   測量和數據分析時間：約30分鐘（不含樣品制備時間）

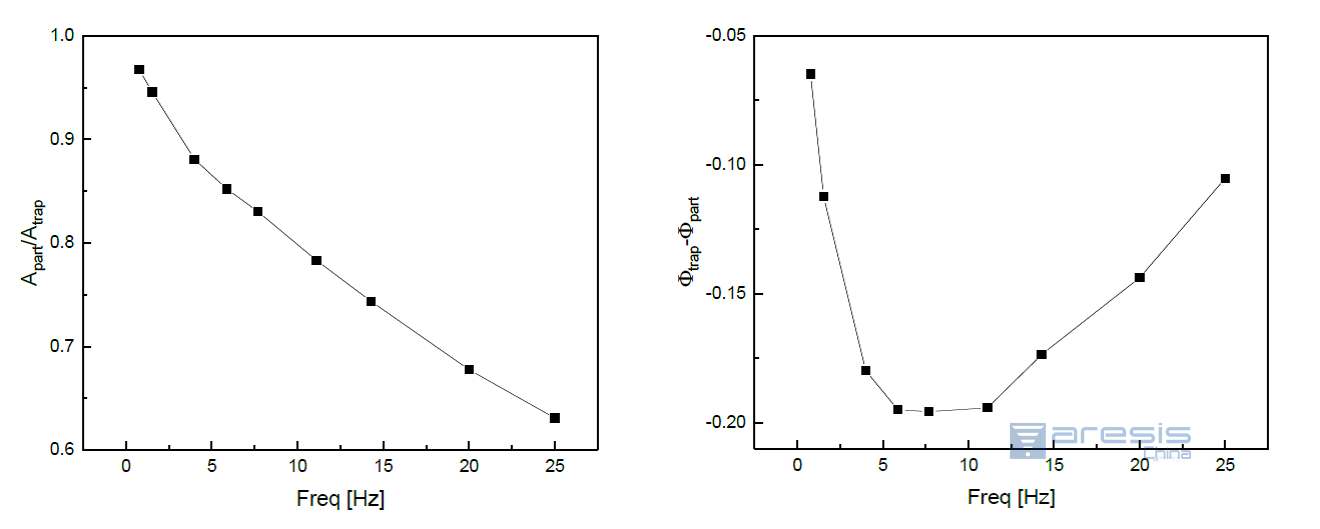

圖3. 振幅比和相位滯后與頻率的關系-根據以下數據集計算：如圖2所示（使用OriginTM數據分析包）

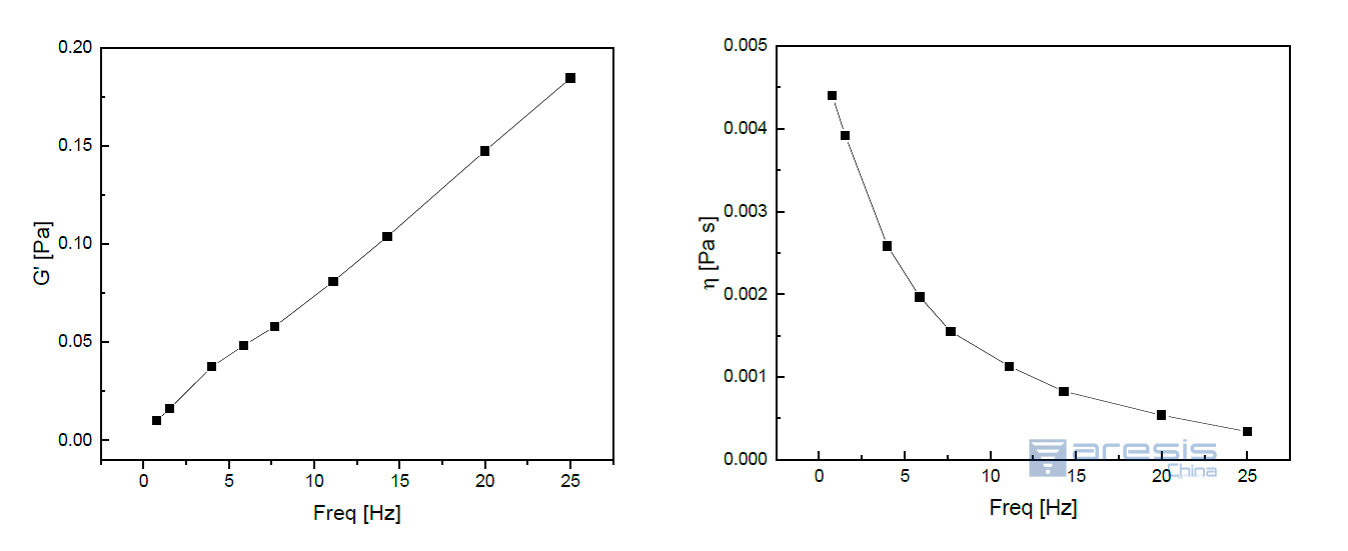

圖4. G’和粘度與頻率的關系

空白對照實驗（純水）

?  對具有已知流變性的純水進行空白實驗測量（圖5）

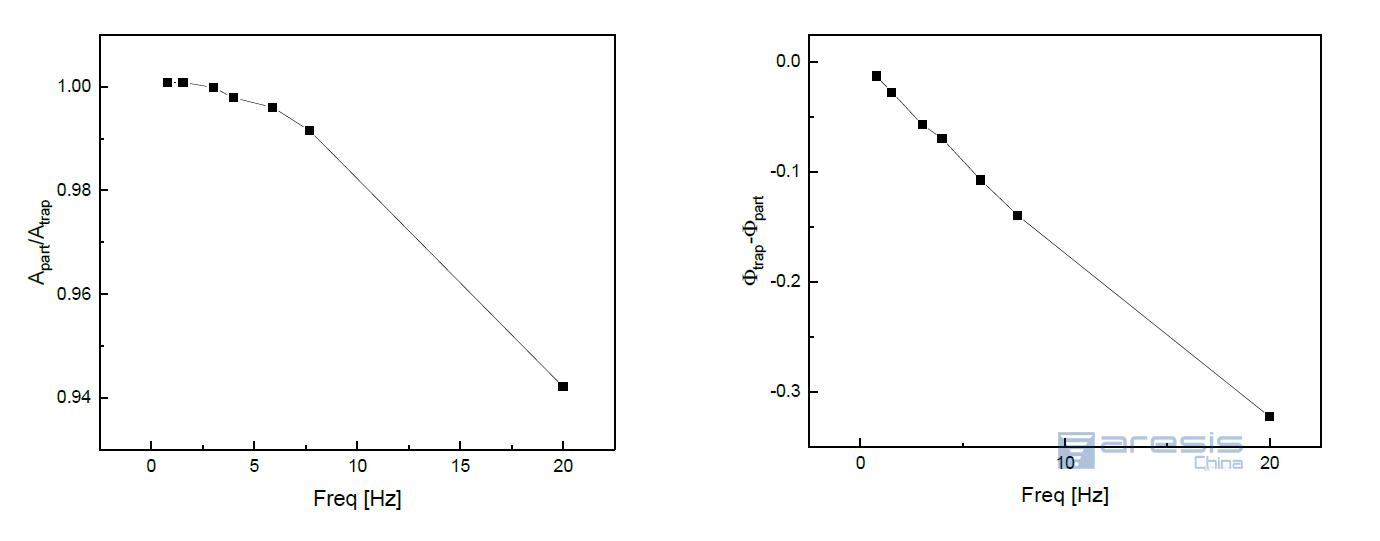

圖5. 振幅比和相位滯后與頻率的關系

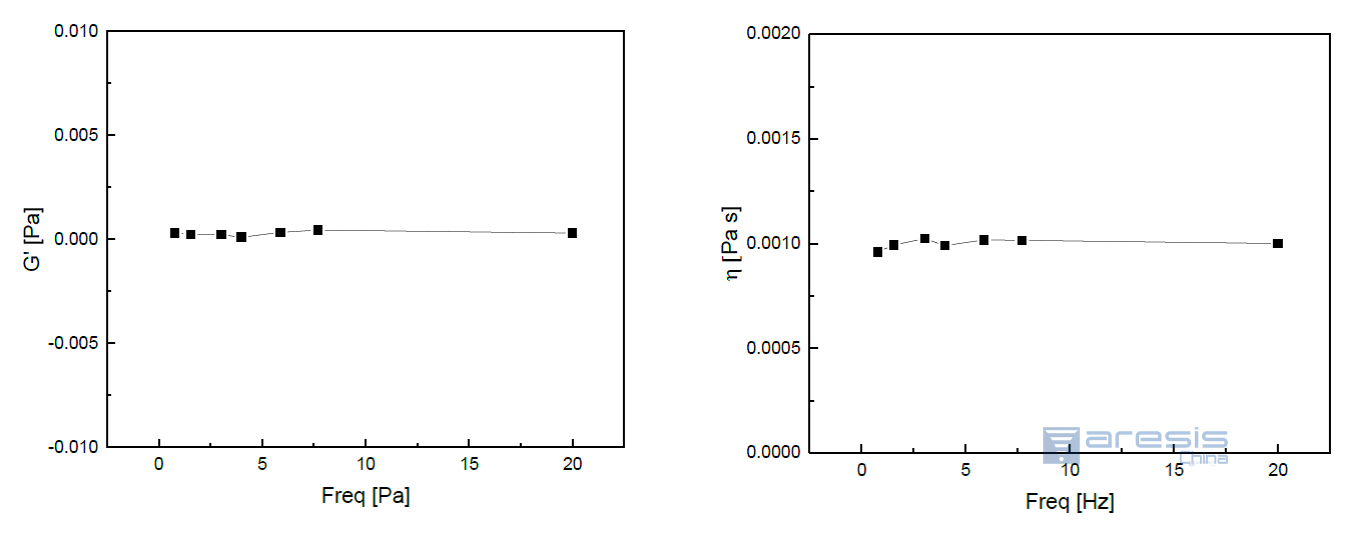

圖6. G’和粘度與頻率的關系

Tweez305系列光鑷詳情鏈接：Tweez300高速多光阱納米光鑷與測力平臺

了解產品更多細節請聯系我們：010-62716680 / [email protected]
